Anhang E: Anschlüsse und Verkabelung
E-3
Anschluss Bedeutung
1 (La) Amtsleitung (a-Ader)
2 (Lb) Amtsleitung (b-Ader)
3 (W) Wecker/Schaltkontakt
4 (E) Erdkontakt für Nebenstellenanlagen
5 (b2) Weiterführung der Amtsleitung Lb
6 (a2) Weiterführung der Amtsleitung La
Bei einer nicht belegten TAE6-
Dose sind die Anschlusspunkte
1 und 6 sowie 2 und 5 jeweils
untereinander verbunden. Auf
diese Weise können mehrere An-
schlussdosen hintereinander ge-
schaltet werden, die Leitungen
werden bis zur letzten Dose
durchgeschleift. Wird ein Stek-
ker in die Anschlussdose gesteckt, so wird die Leitung unterbrochen
und auf das angeschlossene Gerät geschaltet.
Beim Anschluss eines Faxgerätes wird die Leitung zur nächsten An-
schlussdose durchgeschleift. Der Anschluss eines Telefons dagegen
unterbricht die Verbindung. Soll ein Faxgerät gemeinsam mit einem
Telefon an eine Amtsleitung angeschlossen werden, muss der Tele-
fonanschluss (F-Kodierung) der letzte Anschluss sein.
1 2 3 4 5 6
W E b
2
a
2
L
b
L
a
W E b
2
a
2
L
b
L
a

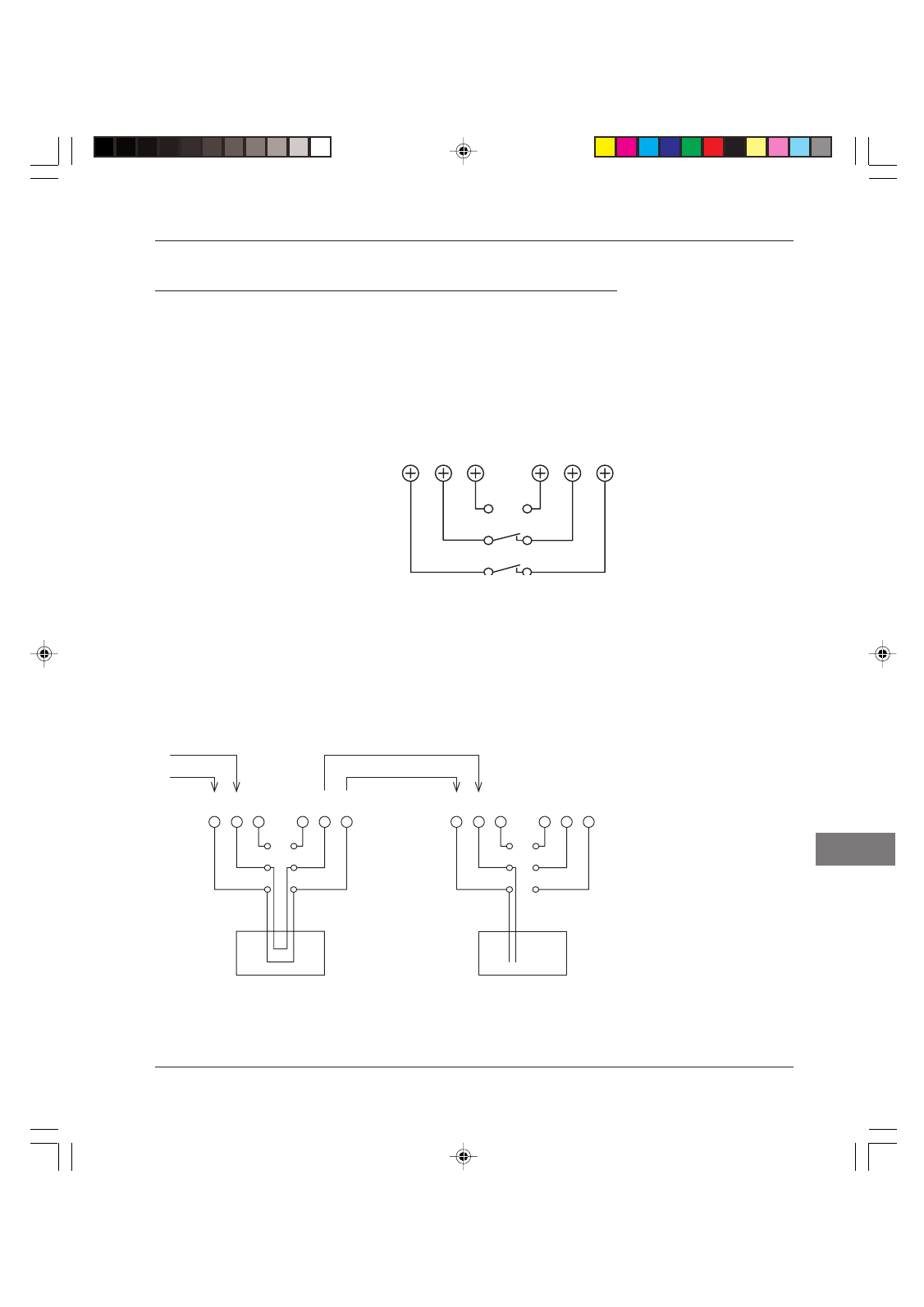

TAE6-F-Dose mit
angeschlossenem Telefon
TAE6-N-Dose mit
angeschlossenem Faxgerät
Anschlussbelegung
der TAE6-Dose
