104 II Inbetriebnahme, Technische Daten
II – 5 D
a
te
n-Sc
hnit
tst
elle
Verdrahtung der Anschlusskabel
Die Verdrahtung der Anschlusskabel hängt vom anzuschließenden
Gerät ab (siehe technische Dokumentation zum externen Gerät).
Vollständige Verdrahtung der V.24/RS-232-C (X31)
Die Kommunikation zwischen dem ND 287 und Ihrem PC ist nur
möglich, wenn Sie über ein serielles Kabel miteinander verbunden
sind.
Datenübertragungskabel V.24/RS-232-C
Sub-D (Buchse) 9-polig/Sub-D (Buchse) 9-polig
ID 366964-xx
Signalpegel

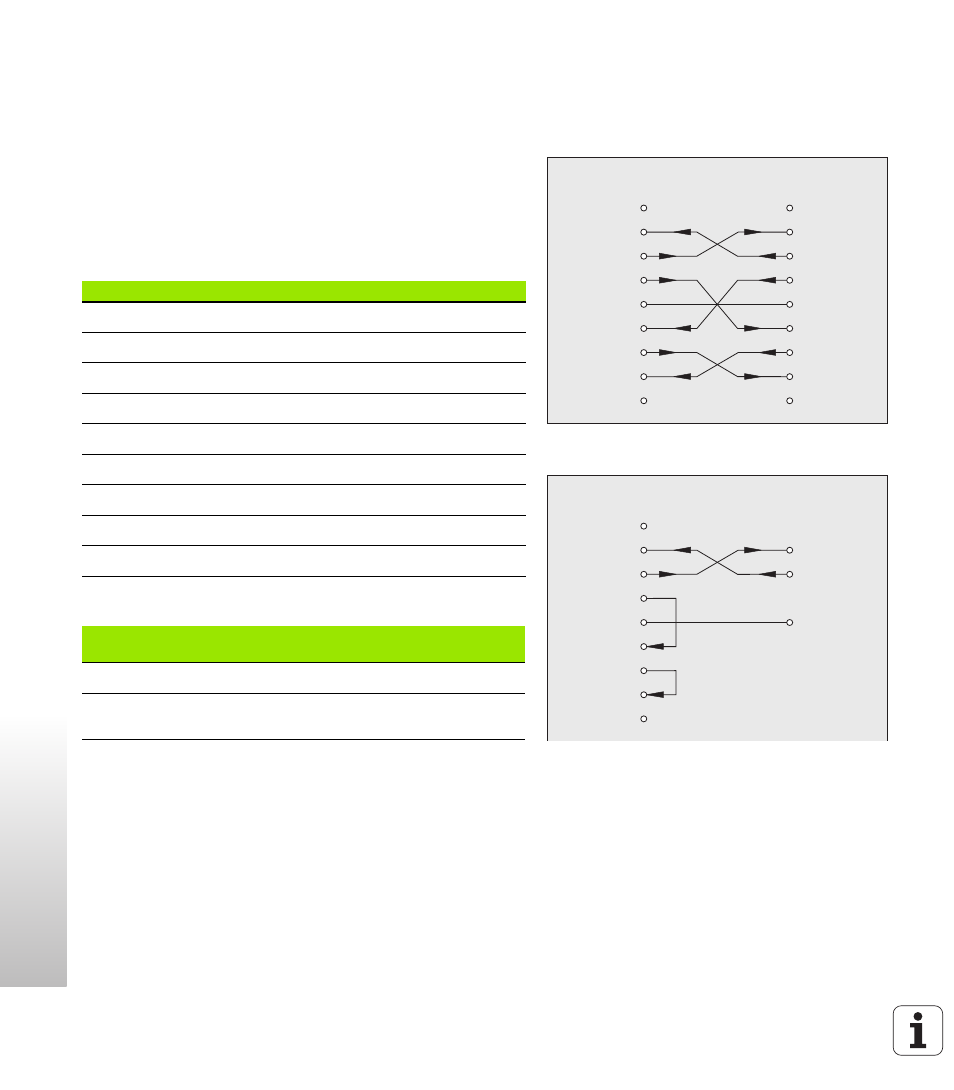

Abb. II.70 Pin-Belegung des seriellen Anschlusses
mit Handshake
Abb. II.71 Pin-Belegung des seriellen Anschlusses
ohne Handshake
NC 1
RxD 2
TxD 3
DTR 4
GND 5
DSR 6
RTS 7
CTS 8
NC 9
1 NC
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 NC
ND 28x D9
NC 1
RxD 2
TxD 3
DTR 4
GND 5
DSR 6
RTS 7
CTS 8
NC 9
2 RxD
3 TxD
5 GND
ND 28x D9
Pin Belegung Funktion
1 Nicht belegen
3 TXD Sende-Daten
2 RXD Empfangs-Daten
7 RTS Sendeanforderung
8 CTS Bereit zum Senden
6 DSR Übermittlungseinheit bereit
5 SIGNAL GND Betriebserde
4 DTR Datenendgerät bereit
9 Nicht belegen
Signal
Signalpegel
„1“= „aktiv“ Signalpegel
„0“ = „nicht aktiv“
TXD, RXD –3 V bis –15 V + 3 V bis + 15 V
RTS, CTS
DSR, DTR + 3 V bis + 15 V –3 V bis –15 V
