78 II Inbetriebnahme, Technische Daten
II – 2 S
y
st
em einr
ic
ht
en
Einstellung der Anzeigemodi der Achsen
 Mit dem Softkey ANZEIGE MODUS können Sie durch alle
möglichen Anzeigemodi blättern.
 Ein Druck auf den Softkey SOFTKEY X1/X2 wechselt den Status des
jeweiligen Anzeigemodus von EINGEBLENDET zu
AUSGEBLENDET und umgekehrt. Im Status AUSGEBLENDET ist
der jeweilige Anzeigemodus im Standardbildschirm nicht mehr über
den Softkey X1 [X2] einstellbar.
 Bestätigen Sie Ihre Einstellungen mit der Taste ENTER oder
brechen Sie mit der Taste C ab.
Formel für Achskopplung
Innerhalb der aktiven Maske können Sie eine beliebige Formel für die
Achskopplung eingeben. Zur Erstellung ihrer Rechenformel stehen
Ihnen über die drei Softkey-Ebenen folgende Symbole, Variablen und
Rechenoperationen zur Verfügung:
 Grundrechenarten: Addition, Subtraktion, Multiplikation und Division
 Klammern
 Trigonometrischen Funktionen: Sinus, Kosinus, Tangens,
Arkussinus, Arkuskosinus und Arkustangens
 Kreiszahl Pi
 Achsvariablen X1 und X2
 Geben Sie ihre Formel ein.
 Möchten Sie ein eingegebenes Symbol löschen, drücken Sie die
NACH-UNTEN-Taste.
 Nach Bestätigung Ihrer Eingaben mit der Taste ENTER prüft der
ND 287 die Formel auf syntaktische Fehler und gibt eine
Fehlermeldung aus, wenn die Formel nicht korrekt ist.

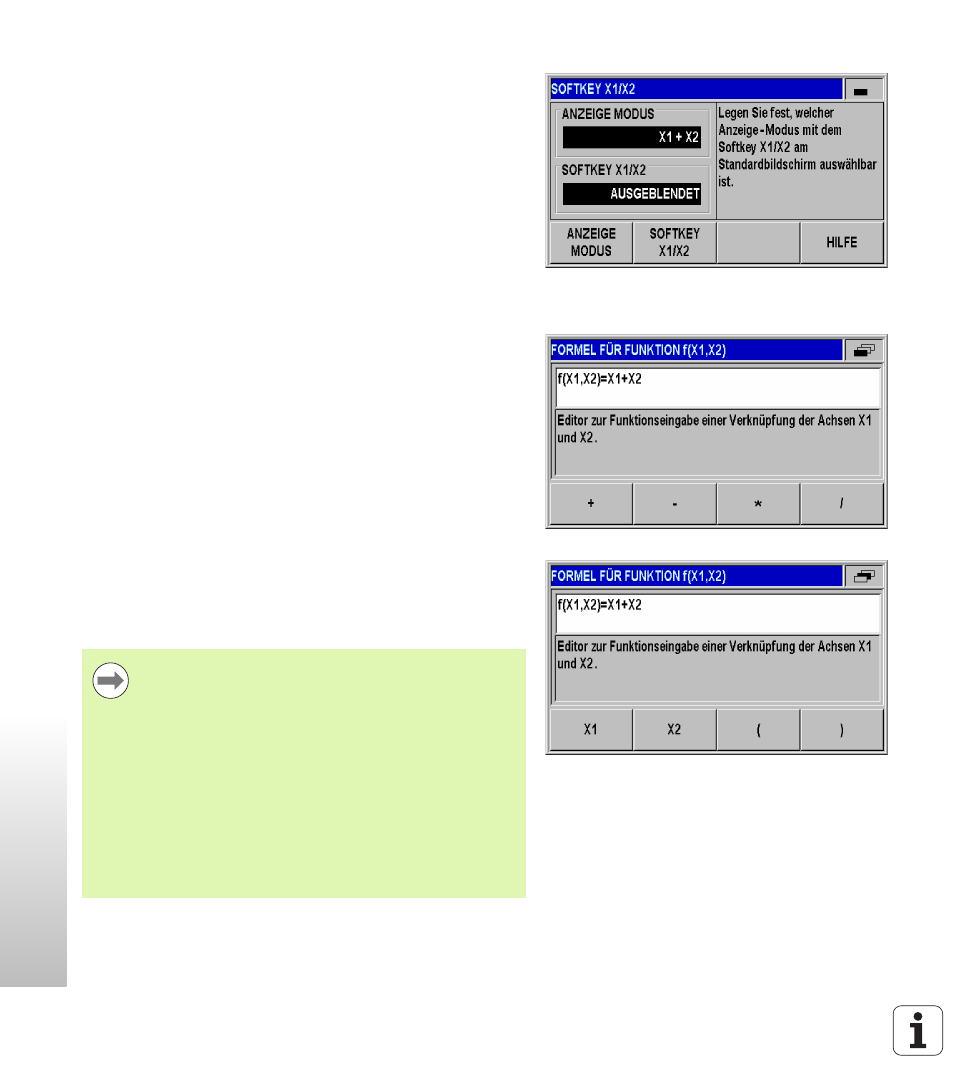

Abb. II.28 Maske zum Einstellen der Anzeigemodi
Abb. II.29 Eingabemaske für Formeleingabe
Abb. II.30 Eingabemaske für Formeleingabe
 Bei der Formelüberprüfung achtet der ND 287 auf das
Vorhandensein geschlossener Klammern und aller,
notwendigen Rechenoperatoren (z. B. 3X1 muss als
3*X1 geschrieben werden).
 Bei der Verwendung von Achswerten als Divisor kann
es zur Division durch null sowie zum Überlauf des
Anzeigewertes kommen. Der ND 287 fängt diese Fehler
ab und zeigt statt dessen am Bildschirm einen Überlauf
an. Sobald Sie sich mit der betreffenden Achse aus dem
Bereich um null entfernen, zeigt der ND 287 wieder
einen richtigen Zahlenwert an.
 Der ND 287 kann jedoch nicht überprüfen, ob die
eingegebene Formel zu einem für Sie sinnvollen
Ergebnis führt. Diese Kontrolle obliegt allein Ihnen.
