Ii – 3 schalteingänge und schaltausgänge, Schalteingänge am sub-d-anschluss x41 – HEIDENHAIN ND 287 User Manual Benutzerhandbuch
Seite 93
ND 287
93
II – 3 Sc
halt
eingäng
e und Sc
haltausgäng
e
II – 3 Schalteingänge und
Schaltausgänge
Schalteingänge am Sub-D-Anschluss X41

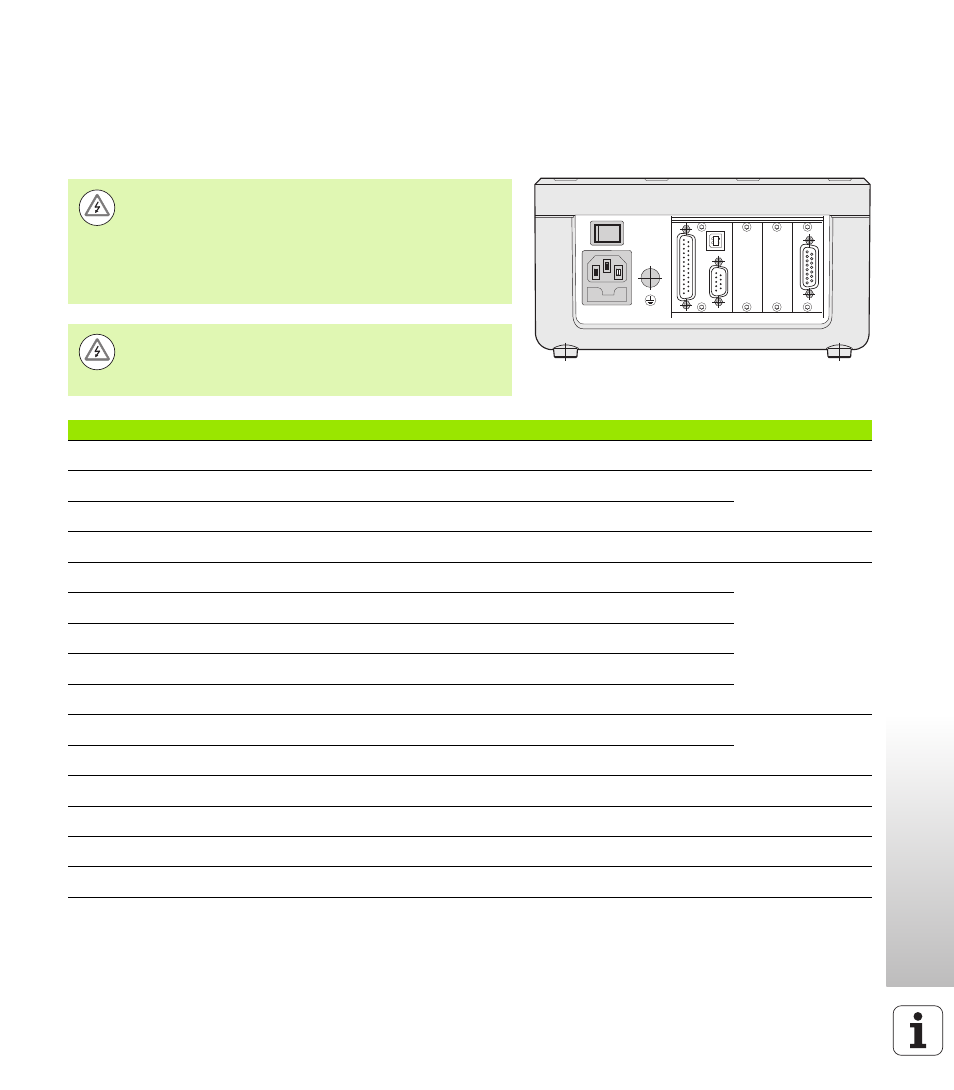

Abb. II.58 Anschlüsse
X1
X2
X26
(X27)
X32/X31
X41
Gefahr für interne Bauteile!
Die Spannung externer Stromkreise muss einer
Funktionskleinspannung mit sicherer Trennung
nach EN 50178 entsprechen!
Induktive Lasten nur mit Löschdiode parallel zur
Induktivität anschließen!
Gefahr für interne Bauteile!
Nur abgeschirmte Kabel verwenden, Schirm auf
Steckergehäuse legen!
Pin
Funktion
Siehe Seite
1, 10
0 V
2
Nullen, Fehlermeldung löschen.
3
Achse/Achskopplung auf Wert für Bezugspunkt setzen.
4
Referenzmarkensignale ignorieren (X1).
5
Messreihe starten/Anzeige f(X1,X2)
6
Anzeigewert bei Messreihe extern wählen/Anzeige X1
7
Minimum der Messreihe anzeigen/Anzeige X2
8
Maximum der Messreihe anzeigen/Anzeige X1+X2
9
Differenz MAX-MIN der Messreihe anzeigen/Anzeige X1-X2
22
Impuls: Messwert ausgeben.
23
Kontakt: Messwert ausgeben.
24
Referenzmarkensignale ignorieren (X2, optional).
25
REF-Betrieb abschalten oder aktivieren (aktueller REF-Zustand wird geändert).
12, 13
Nicht belegen.
11, 20, 21
Frei
