ND 287 71
II – 2 S
y
st
em einr
ic
ht
en
Messgerät definieren
In der Eingabemaske MESSGERÄT DEFINIEREN konfigurieren Sie
den ND 287 für das angeschlossene Messgerät:
 Wenn Sie das Menü SYSTEM EINRICHTEN öffnen, steht der Cursor
automatisch auf dem Menübefehl MESSGERÄT DEFINIEREN.
Bestätigen Sie die Auswahl mit der Taste ENTER.
 Falls Sie bereits in der Eingabemaske ANWENDUNG EINSTELLEN
als ANWENDUNG zwei Achsen gewählt haben, erscheint eine Liste
der verfügbaren Messgeräte-Eingänge mit der Bezeichnung
EINGANG X1 und X2.
 Wählen Sie den Eingang, den Sie konfigurieren wollen, und
bestätigen Sie mit ENTER.
 Der Cursor steht im Feld MESSGERÄTE-TYP. Schalten Sie den Typ
des Messgerätes mit dem Softkey TYP um:
 LÄNGE: Längenmessgerät
 WINKEL: Winkelmessgerät
 KOMPENSATION: Wenn Sie am Eingang X2 ein Analog-Modul
(Option) mit einem Temperatursensor und am Eingang X1 ein
Längenmessgerät angeschlossen haben, wählen Sie die
Auswahlmöglichkeit KOMPENSATION für die Einrichtung einer
temperaturbedingten Achsfehlerkompensation.
 SENSOR: für Eingänge mit Analog-Modul (Option) und
angeschlossenem analogen Sensor
 Bestätigen Sie die Auswahl mit der Taste ENTER.
 Der ND trägt das erhaltene Messsignal automatisch in das Feld
MESSGERÄTE-SIGNAL ein: KEIN SIGNAL, 1 Vss, 11 µAss,
EnDat 2.1, EnDat 2.2 oder ANALOG.

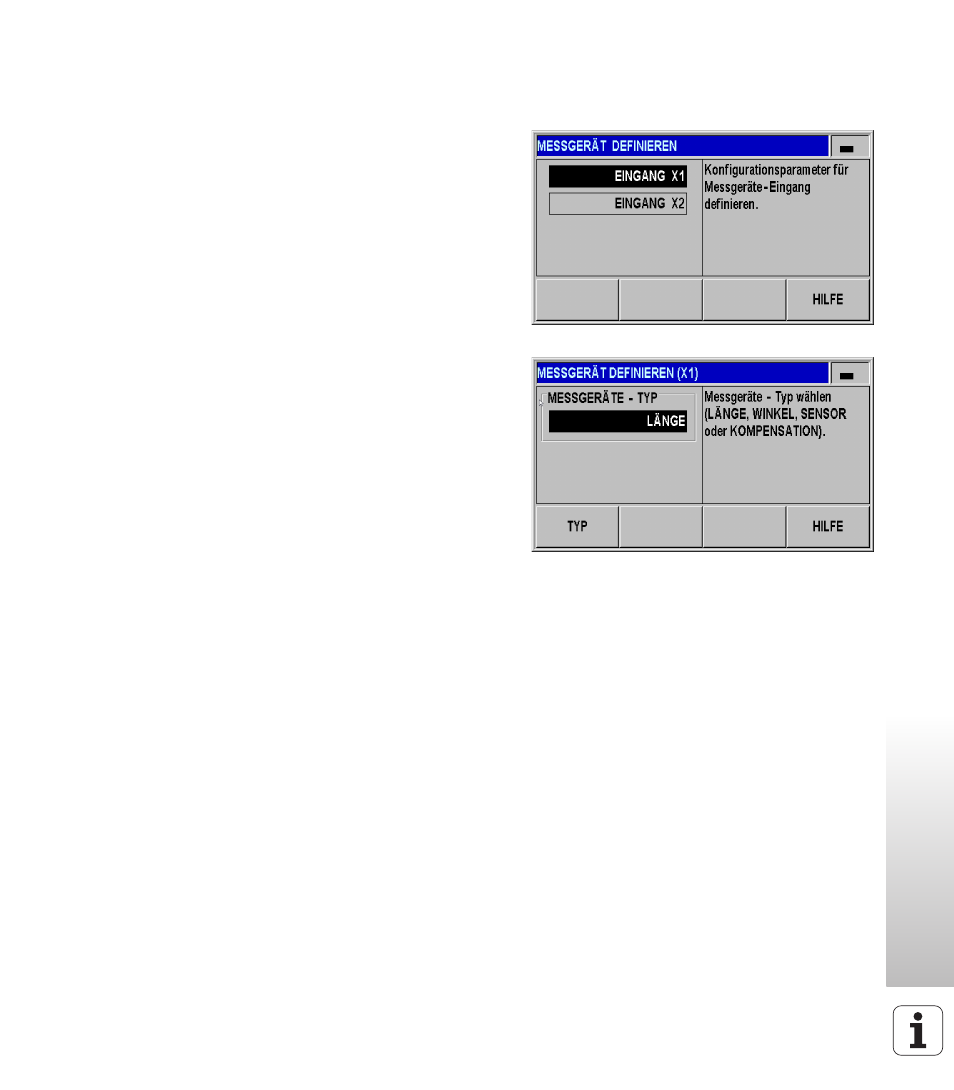

Abb. II.8 Eingabemaske Messgerät definieren
Abb. II.9 Messgeräte-Typ
