ND 287 89
II – 2 S
yst
em einr
ic
ht
en
Messgeräte mit EnDat-Schnittstelle:
 Die Maske zeigt das elektronische Typenschild des
angeschlossenen Geräts an: Übertragungsformat, Signalperioden,
Messschritte, unterscheidbare Umdrehungen, Ident- und
Seriennummer.
 Nur für Messgeräte mit EnDat 2.2-Schnittstelle: Der Softkey
DIAGNOSE öffnet eine Maske, die Ihnen die Funktionsreserven des
Messgerätes anzeigt:
 Inkrementalspur (INC)
 Absolutspur (ABS)
 Positionswertbildung
 Mit dem Softkey ALARME können Sie sich ansehen, welche Alarme
das angeschlossene Messgerät unterstützt und ob Fehler
aufgetreten sind. Ein farbiges Quadrat vor dem entsprechenden
Alarm zeigt den Zustand an:
 Grau bedeutet, dass das angeschlossene Messgerät diesen
Alarm nicht unterstützt.
 Grün zeigt an, dass das angeschlossene Messgerät diesen Alarm
unterstützt und bisher kein Fehler aufgetreten ist.
 Rot signalisiert, dass ein Fehler aufgetreten ist.
 Drücken Sie den Softkey WARNUNGEN, um zu prüfen, welche
Warnungen das angeschlossene Messgerät unterstützt und ob
Warnungen aufgetreten sind. Ein farbiges Quadrat vor der
entsprechenden Warnung zeigt den Zustand an:
 Grau bedeutet, dass das angeschlossene Messgerät diese
Warnung nicht unterstützt.
 Grün zeigt an, dass das angeschlossene Messgerät diese
Warnung unterstützt und bisher keine Warnung aufgetreten ist.
 Rot signalisiert, dass eine Warnung aufgetreten ist.
 Mit dem Softkey ZURÜCKSETZEN innerhalb der Fenster ALARME
bzw. WARNUNGEN können Sie aufgetretene Alarme bzw.
Warnungen löschen.

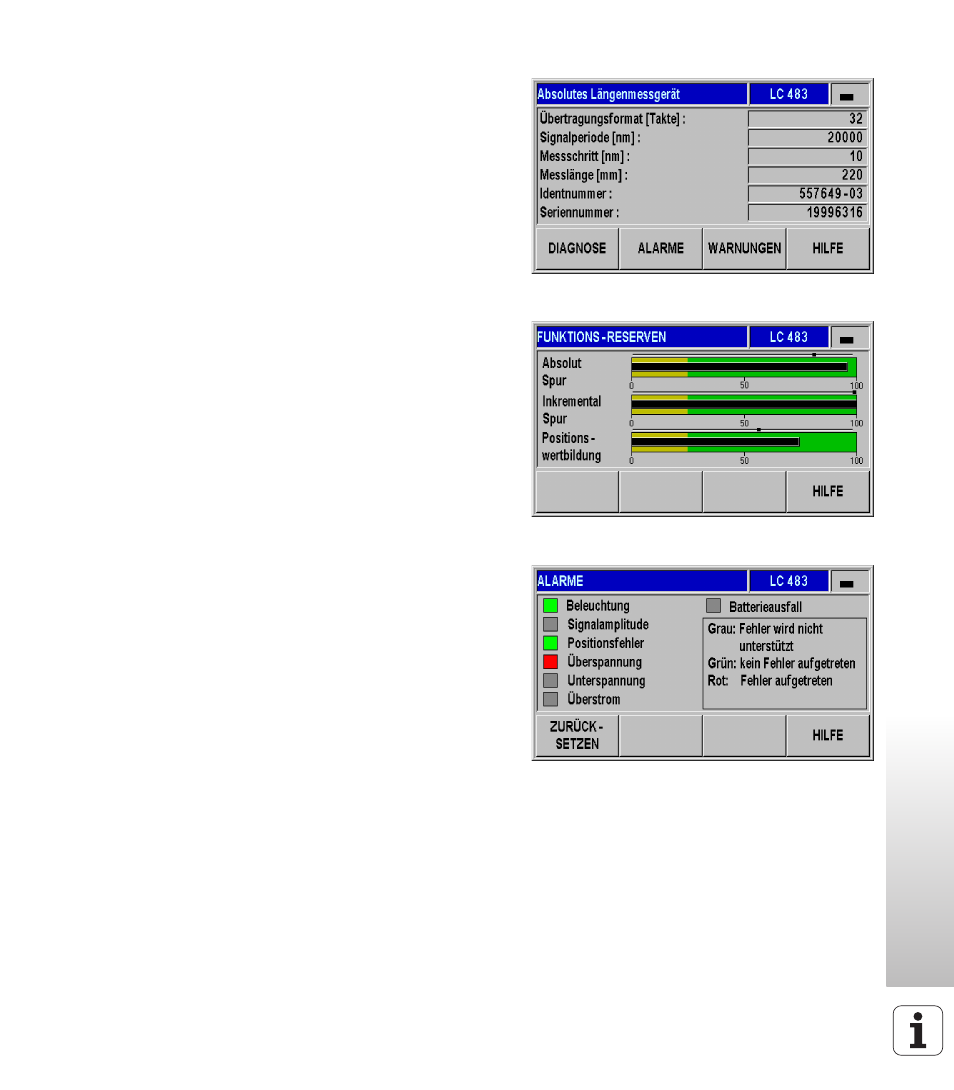

Abb. II.51 Messgeräte-Test:
EnDat-Schnittstelle
Abb. II.52 Messgeräte-Test:
EnDat 2.2-Schnittstelle
Abb. II.53 Messgeräte-Test:
EnDat-Schnittstelle
