ND 287 69
II – 1 Montag
e und elektr
isc
her Ansc
hluss
Pin-Belegung X1/X2
Optional: Analog-Modul mit ±10 V-Schnittstelle an Eingang X1
bzw. X2 für den Anschluss eines analogen Sensors
An diesen Anschluss können Sie z. B. ein analoges
Längenmessgerät oder an X2 einen Temperatursensor mit einer
Spannungsschnittstelle anschließen. Den Spannungswert wandelt
der ND in einen ablesbaren Messwert um.
Für das Analog-Modul erhalten Sie mit der Lieferung eine gesonderte
Beschreibung.

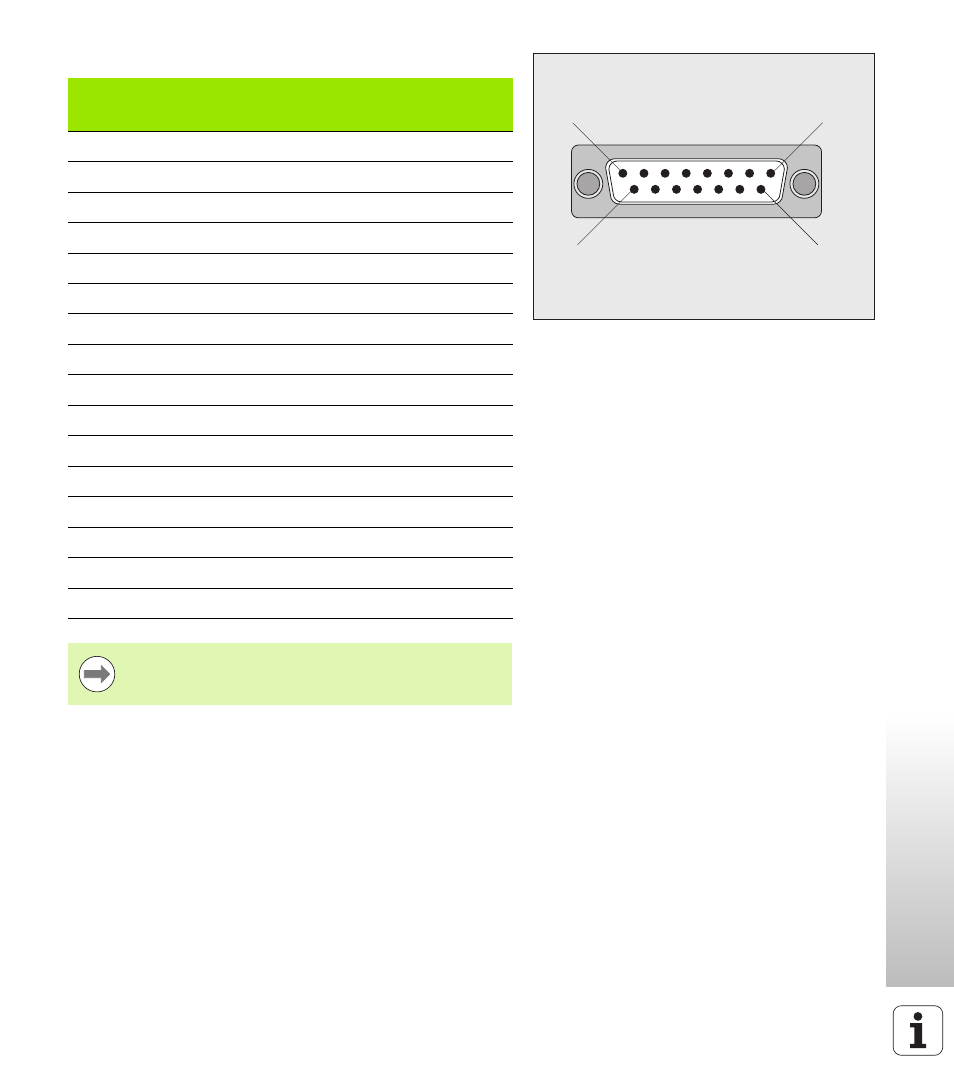

Abb. II.6 15-poliger Messgeräte-Stecker X1 bzw. X2
für den Messgeräte-Eingang auf der
Gehäuse-Rückseite
1 8
9 15
Sub-D-
Anschluss
15-polig Eingangs-
signal
11µAss Eingangs-
signal
1 Vss
EnDat
(rein seriell)
1 I1 + A +
2 0 V UN 0 V UN 0 V UN
3 I2 + B +
4 5 V Up 5 V Up 5 V Up
5 Daten
6 Innenschirm
7 I0 - R–
8 Takt
9 I1 - A –
10 0 V Sensor 0 V Sensor
11 I2 - B –
12 5 V Sensor 5 V Sensor
13 Daten (invers)
14 I0 + R+
15 Takt (invers)
Gehäuse Außenschirm Außenschirm Außenschirm
Im Menü SYSTEM EINRICHTEN legen Sie die Parameter
für das Messgerät fest (siehe „Messgerät definieren” auf
Seite 71).
