90 II Inbetriebnahme, Technische Daten
II – 2 S
y
st
em einr
ic
ht
en
Analoge Sensoren mit einer ±10 V-Schnittstelle:
 Die Maske zeigt Ihnen die am Eingang des Analog-Moduls
anliegende Spannung als Zahlenwert und Balkendiagramm an.
Versorgungsspannung
Prüfen Sie die Höhe der angezeigten Versorgungsspannungen der
Messgeräte-Eingänge X1 und X2 (optional). Diese sollten
normalerweise etwas über 5 V liegen, damit auch bei größeren
Kabellängen sichergestellt ist, dass der Spannungspegel am
Messgerät noch spezifikationsgemäß 5 V ± 5 % beträgt.

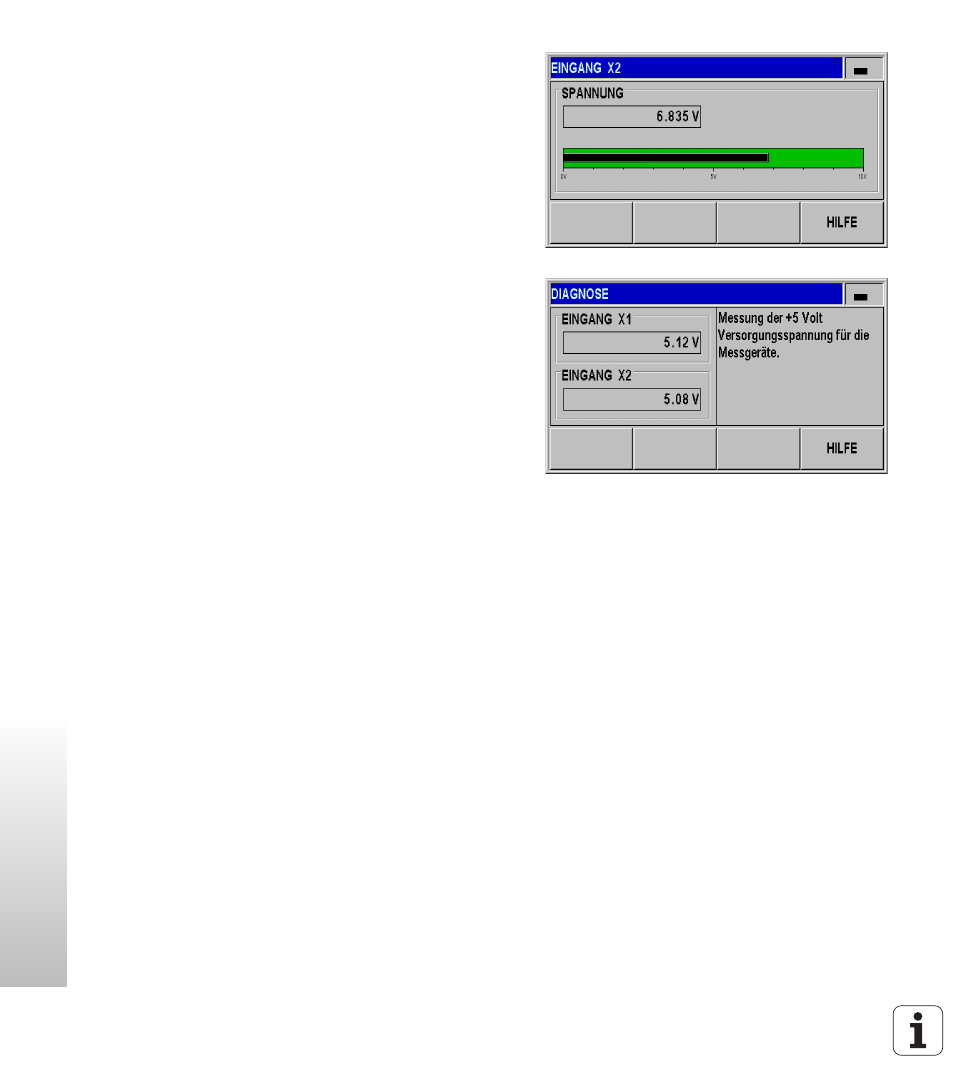

Abb. II.54 Messgeräte-Test: analoger Sensor
Abb. II.55 Versorgungsspannung
