I Arbeiten mit der Positionsanzeige ND 287
I – 5 Messr
eihen und statistisc
he Pr
oz
essr
eg
elung
Anzeigewert für Messreihe festlegen
Wählen Sie im Menü MESSREIHE den Menübefehl ANZEIGE FÜR
MESSREIHE, dann können Sie über den Softkey ANZEIGE
MESSREIHE einstellen, welchen Modus Sie auf dem Bildschirm des
ND 287 während der laufenden Messreihe anzeigen wollen:
ANZEIGE ACTL: Aktuellen Messwert anzeigen.
ANZEIGE MIN: Minimalen Messreihenwert anzeigen.
ANZEIGE MAX: Maximalen Messreihenwert anzeigen.
ANZEIGE DIFF: Die Differenz aus MAX und MIN, d. h. die
Spannweite, anzeigen.

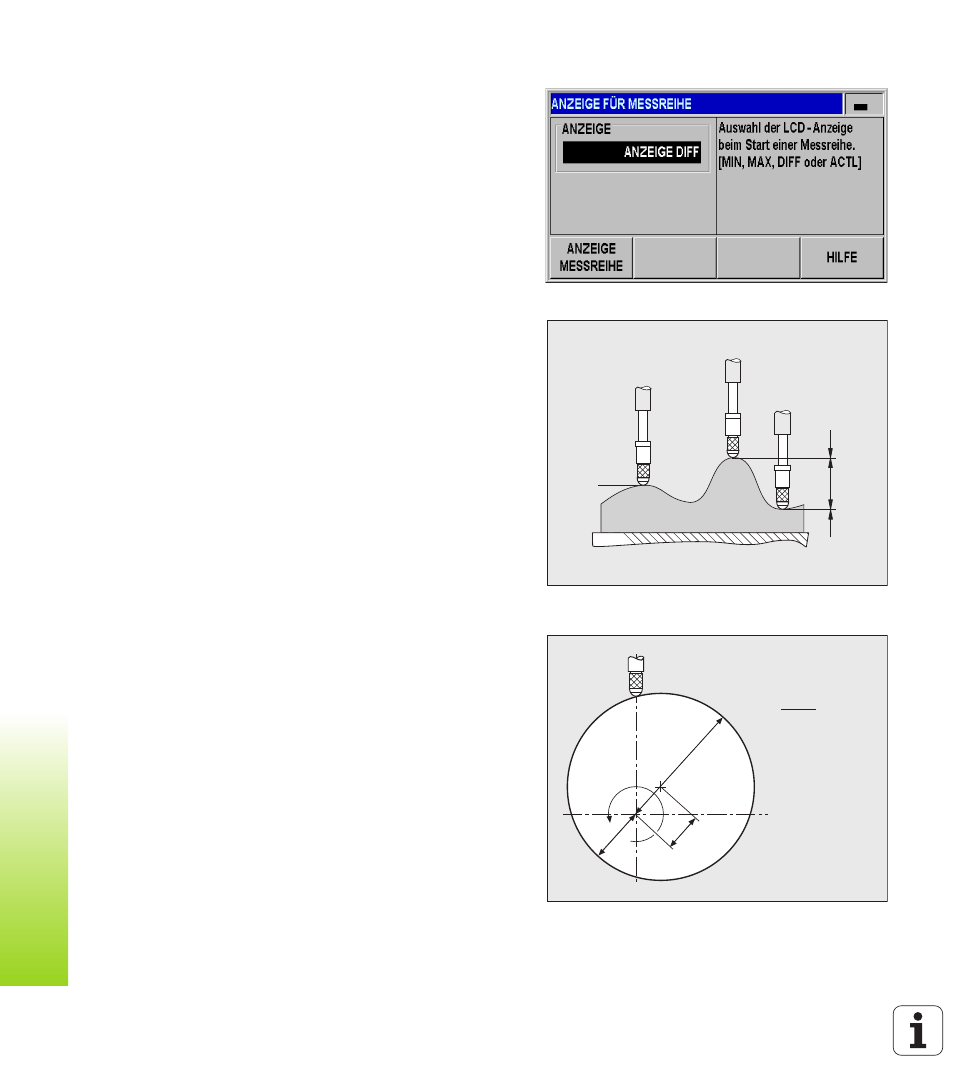

Abb. I.42 Anzeige für Messreihe
Abb. I.43 MIN, MAX und DIFF an einer
unebenen Fläche
Abb. I.44 Messreihe zur Bestimmung der Exzentrizität
DIFF
MAX
MIN
ACTL
2e = r
MAX
r
MIN
e = DIFF
2
r
MAX
r
MIN
e
