Absolutes Messgerät
Absoluten Multi-Turn-Drehgeber als Längenmessgerät
verwenden
 Wählen Sie in der Eingabemaske MESSGERÄT DEFINIEREN den
Eingang des Multi-Turn-Drehgebers aus und bestätigen Sie mit der
Taste ENTER.
 Im Feld MESSGERÄTE-TYP stellen Sie den Typ LÄNGE ein und
bestätigen die Auswahl mit der Taste ENTER.
 Geben Sie im Feld SPINDELSTEIGUNG die Steigung der Spindel
direkt in mm ein und bestätigen Sie die Eingabe mit der Taste
ENTER.
 Der Multi-Turn-Drehgeber wird ab jetzt wie ein absolutes
Längenmessgerät behandelt.

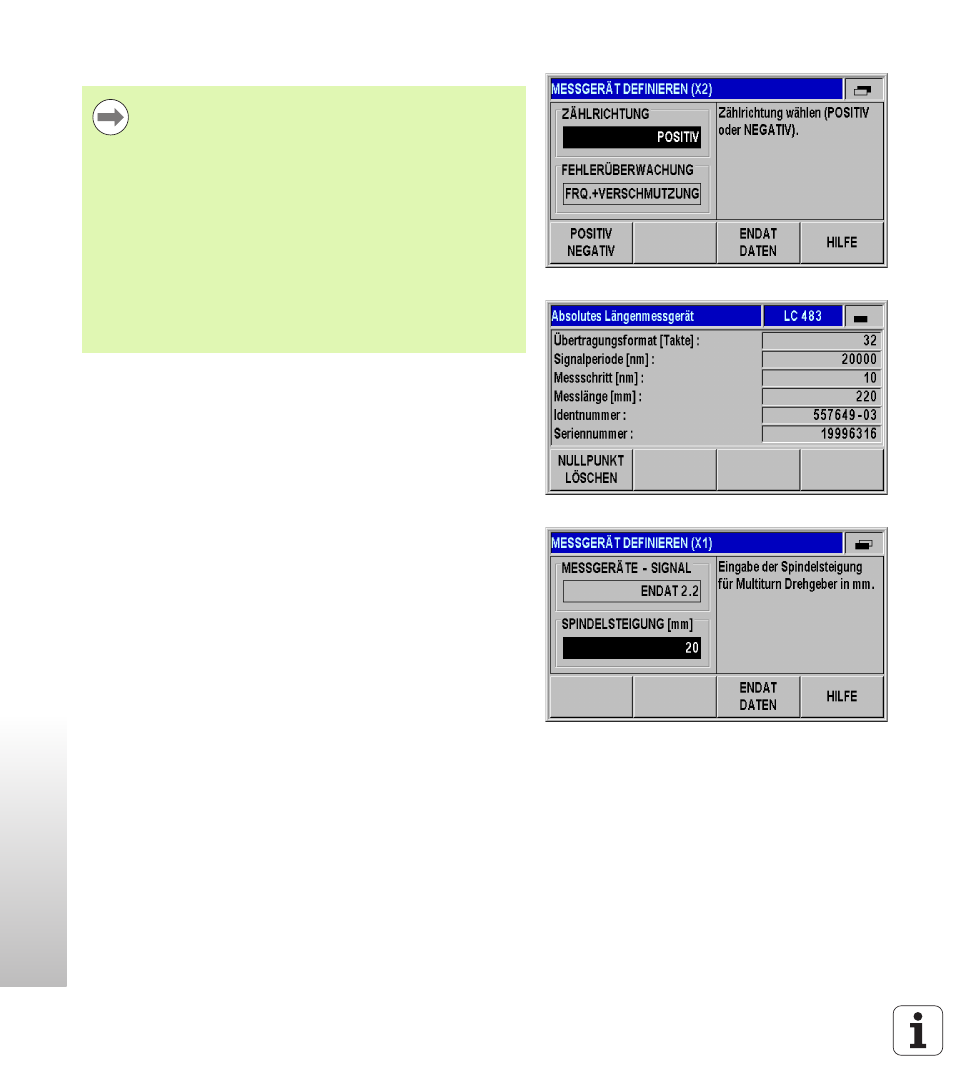

Abb. II.16 Eingabemaske für ein absolutes Messgerät
Abb. II.17 Beispiel für elektronisches Typenschild
Abb. II.18 Eingabemaske für Spindelsteigung
Bei absoluten Messgeräten mit EnDat-Schnittstelle
können Sie lediglich die Zählrichtung sowie die
Fehlerüberwachung parametrieren.
Alle anderen Felder in der Eingabemaske MESSGERÄT
DEFINIEREN zeigen Informationen an, die der ND 287 aus
dem Messgerät ausliest.
Mit dem Softkey ENDAT DATEN können Sie sich das
elektronische Typenschild des Messgerätes anzeigen
lassen. Innerhalb dieser Maske können Sie durch
Betätigung des Softkeys NULLPUNKT LÖSCHEN eine
vorhandene Nullpunktverschiebung aufheben.
Mit einer EnDat 2.1-Schnittstelle ist die Auflösung
eingeschränkt, da die Inkrementalsignale ignoriert
werden.
