88 II Inbetriebnahme, Technische Daten
II – 2 S
y
st
em einr
ic
ht
en
Messgeräte-Test
Mit Hilfe dieses Tests können Sie die Signale der 11 µAss- oder 1 Vss-
Schnittstelle, die EnDat-Schnittstelle oder die anliegende Spannung
am Analog-Modul prüfen.
 Falls Sie bereits in der Eingabemaske ANWENDUNG EINSTELLEN
als ANWENDUNG zwei Achsen gewählt haben, können Sie den
Test für zwei verfügbare Messgeräte auswählen.
 Wählen Sie den gewünschten Messgeräte-Eingang X1 oder X2 und
bestätigen Sie mit ENTER.
Messgeräte mit 11 µAss- oder 1 Vss-Schnittstelle:
 Sobald Sie das Messgerät verfahren, stellt Ihnen der ND die Signale
der Kanäle A und B grafisch als Lissajousfigur dar (siehe Abb. II.49)
und zeigt Ihnen die Werte für Amplitude, Symmetrie und
Phasenversatz an.

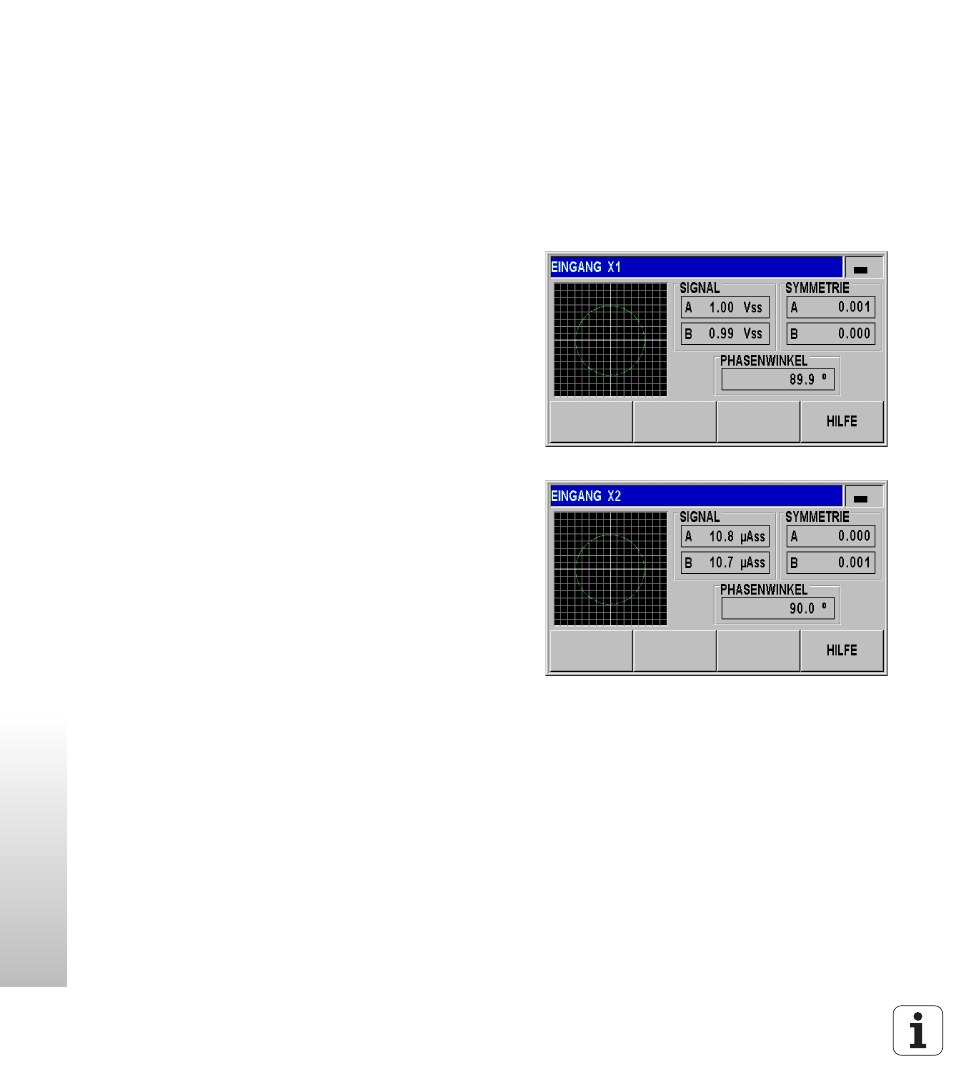

Abb. II.49 Messgeräte-Test: 1 Vss-Schnittstelle
Abb. II.50 Messgeräte-Test: 11 µAss-Schnittstelle
