I – 5 Messr
e
ihen und statistisc
he Pr
oz
essr
eg
elung
Anzeige der Position oder Geschwindigkeit
einstellen
Der ND 287 kann im Modus Messreihen auch die
Verfahrgeschwindigkeit der Achsen anzeigen.
Wählen Sie im Menü MESSREIHE den Menübefehl ANZEIGE POS./
GESCHW.
Wählen Sie die gewünschte Achse aus und drücken Sie den Softkey
POSITION [GESCHW.], um die Anzeige der Verfahrgeschwindigkeit
zu aktivieren. Nach dem Start der Messreihe wird die
Verfahrgeschwindigkeit angezeigt und auch aufgezeichnet. Die
Anzeige und Aufzeichnung der Verfahrgeschwindigkeit kann auch
als MIN, ACTL, MAX und DIFF erfolgen.
Die Einheit der Verfahrgeschwindigkeit wird in kleiner Schrift am
linken Rand des Achsdisplays angezeigt. Mögliche Einheiten sind
hier mm/min, inch/min oder U/min.
Die Anzeige erfolgt immer mit einer Nachkommastelle.
Modus der Aufzeichnung festlegen
Mit dem ND 287 können Sie verschiedene Messwerte aufzeichnen
lassen:
Wählen Sie im Menü MESSREIHE den Menübefehl MODUS
AUFZEICHNUNG.
Drücken Sie den Softkey AUFZEICHNEN MESSREIHE und wählen
Sie den Modus für die Aufzeichnung:
ANZEIGE ACTL: Aktuelle Messwerte aufzeichnen.
ANZEIGE MIN: Minimale Messwerte aufzeichnen.
ANZEIGE MAX: Maximale Messwerte aufzeichnen
ANZEIGE DIFF: Die Differenzen aus MAX und MIN, d. h. die
Spannweiten, aufzeichnen.

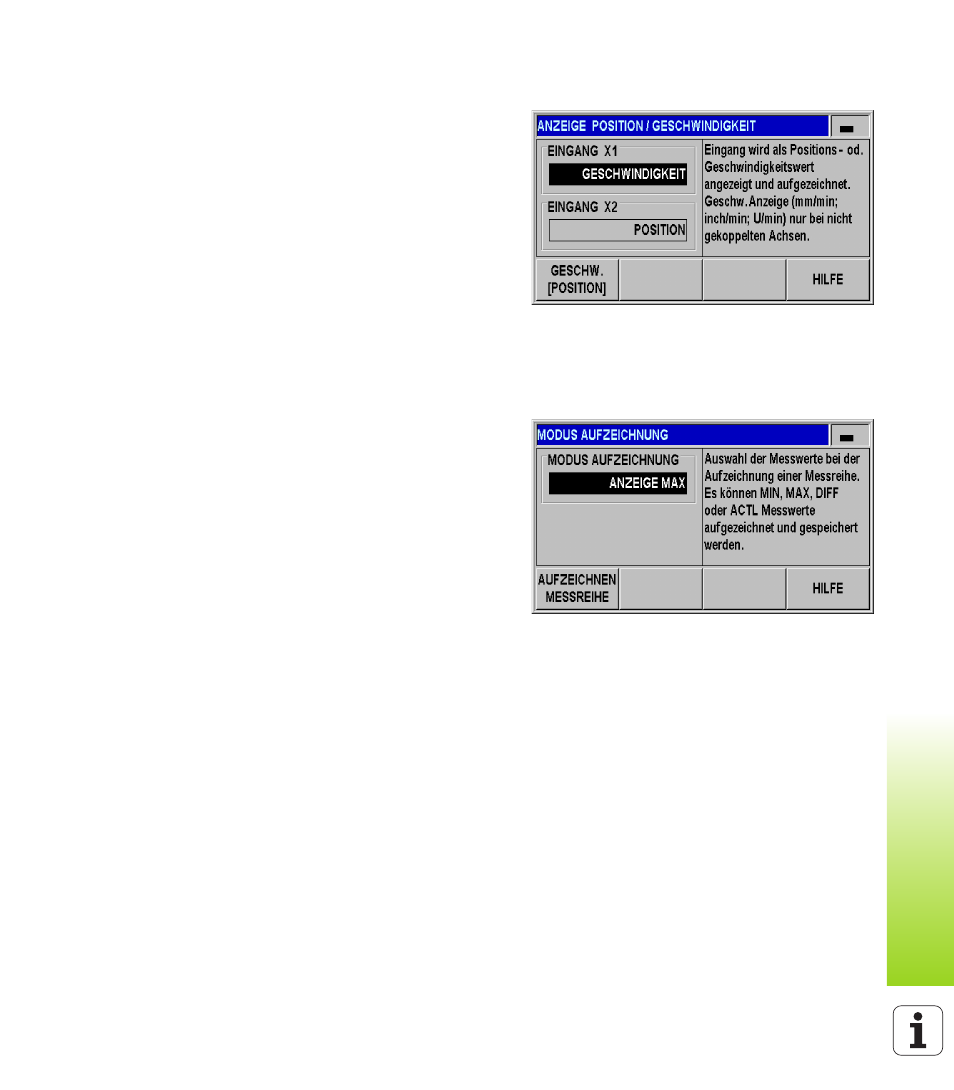

Abb. I.45 Anzeige Pos./Geschw.
Abb. I.46 Modus der Aufzeichnung
