Kontur anfahren und verlassen 6.3
6
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
213

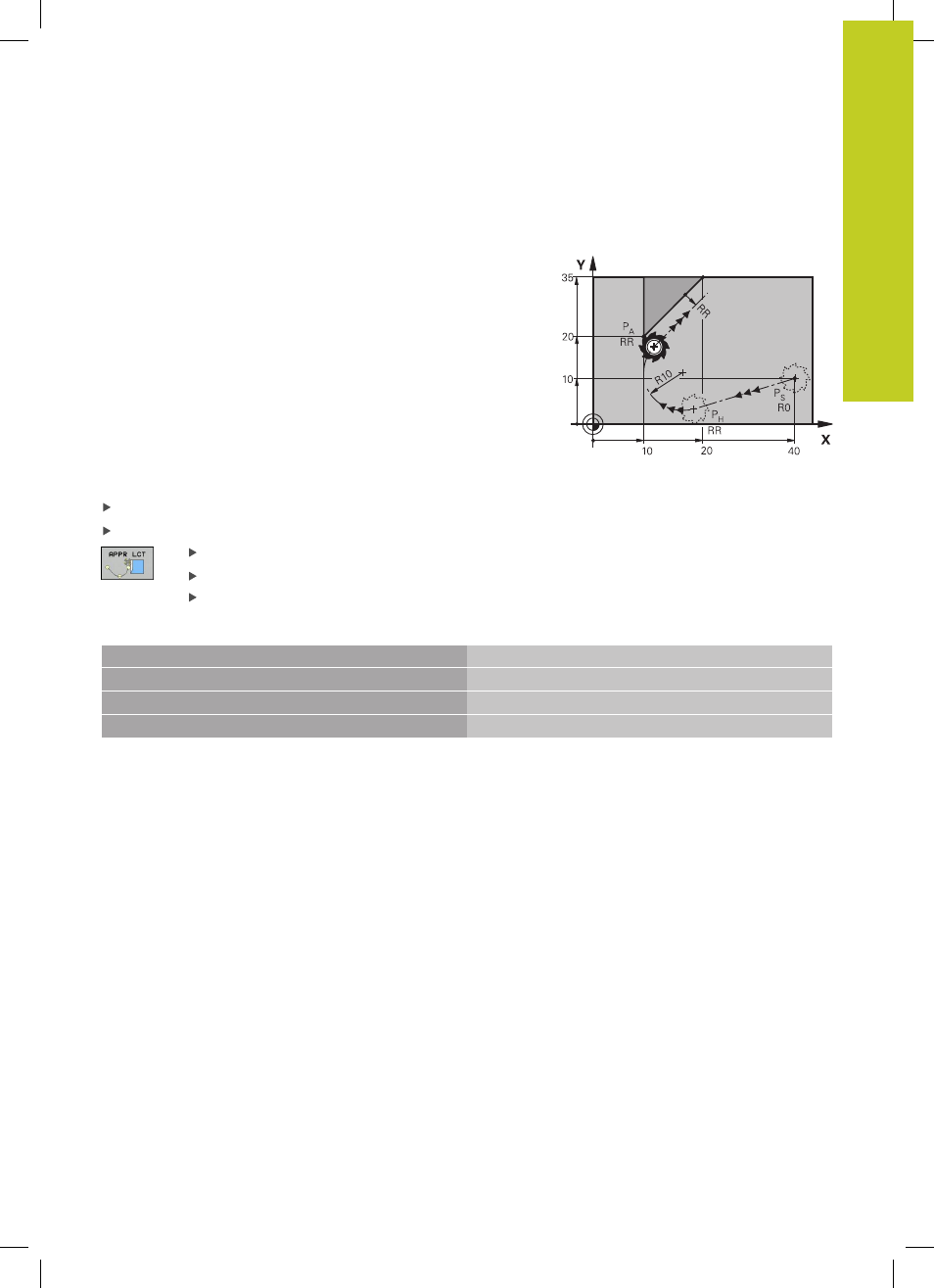

Anfahren auf einer Kreisbahn mit tangentialem
Anschluss an die Kontur und Geradenstück: APPR LCT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt P
S
auf einen Hilfspunkt P
H
. Von dort aus fährt es auf einer Kreisbahn
den ersten Konturpunkt P
A
an. Der im APPR-Satz programmierte
Vorschub ist wirksam für die gesamte Strecke, die die TNC im
Anfahrsatz verfährt (Strecke P
S
– P
A
).
Wenn Sie im Anfahrsatz alle drei Hauptachs-Koordinaten X, Y und
Z programmiert haben, dann fährt die TNC von der vor dem APPR-
Satz definierten Position in allen drei Achsen gleichzeitig auf den
Hilfspunkt PH und daran anschließend von P
H
nach P
A
nur in der
Bearbeitungsebene.
Die Kreisbahn schließt sowohl an die Gerade P
S
– P
H
als auch an
das erste Konturelement tangential an. Damit ist sie durch den
Radius R eindeutig festgelegt.
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
Dialog mit Taste APPR/DEP und Softkey APPR LCT eröffnen:
Koordinaten des ersten Konturpunkts P
A
Radius R der Kreisbahn. R positiv angeben
Radiuskorrektur
RR/RL für die Bearbeitung
NC-Beispielsätze
7 L X+40 Y+10 R0 FMAX M3 PS ohne Radiuskorrektur anfahren
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 PA mit Radiuskorr. RR, Radius R=10
9 L X+20 Y+35 Endpunkt erstes Konturelement
10 L ... Nächstes Konturelement
