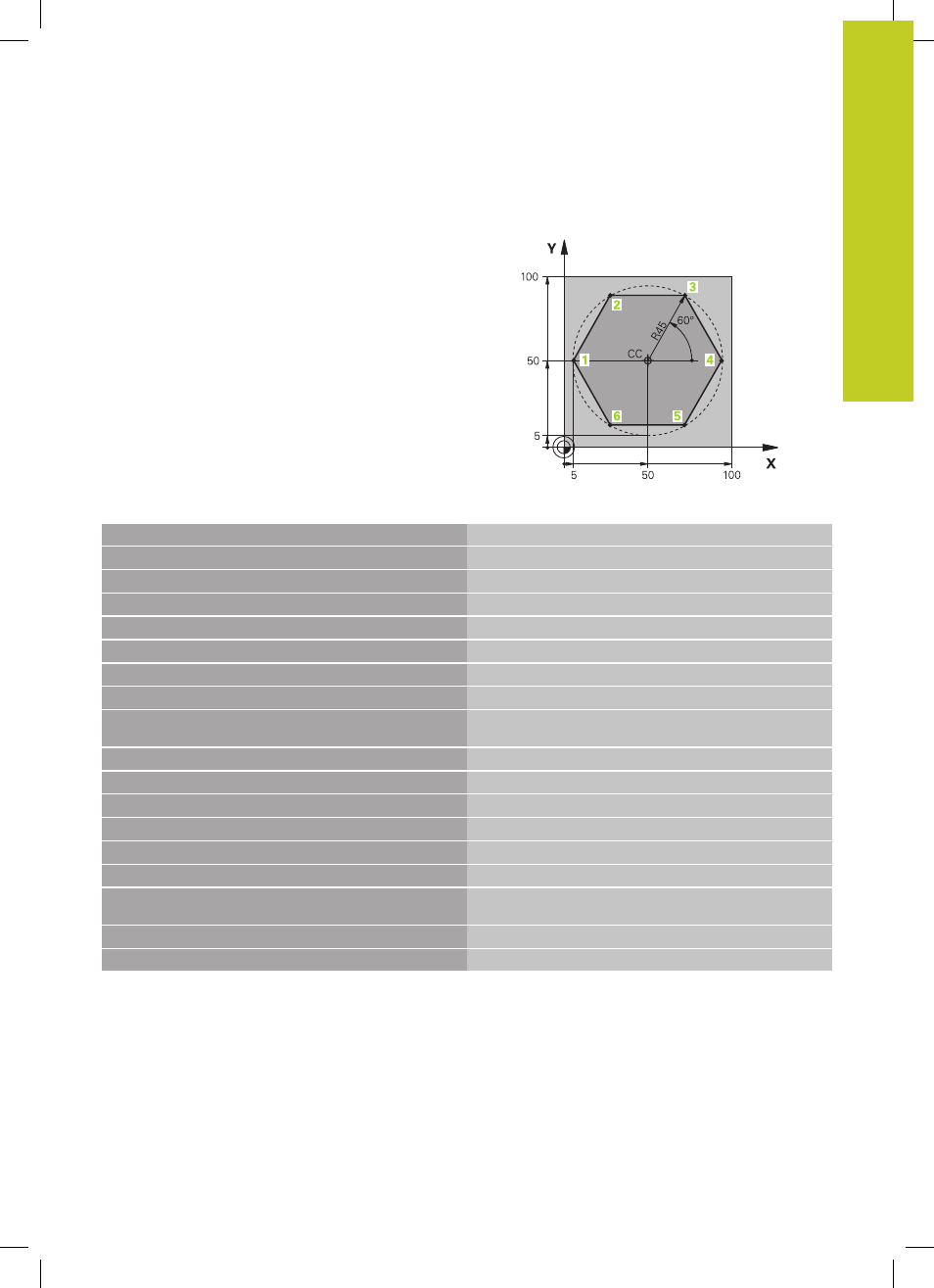

Beispiel: Geradenbewegung polar
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Werkzeug-Aufruf
4 CC X+50 Y+50
Bezugspunkt für Polarkoordinaten definieren
5 L Z+250 R0 FMAX
Werkzeug freifahren
6 LP PR+60 PA+180 R0 FMAX
Werkzeug vorpositionieren
7 L Z-5 R0 F1000 M3
Auf Bearbeitungstiefe fahren
8 APPR PLCT PR+45 PA+180 R5 RL F250
Kontur an Punkt 1 anfahren auf einem Kreis mit
tangentialem Anschluss
9 LP PA+120
Punkt 2 anfahren
10 LP PA+60
Punkt 3 anfahren
11 LP PA+0
Punkt 4 anfahren
12 LP PA-60
Punkt 5 anfahren
13 LP PA-120
Punkt 6 anfahren
14 LP PA+180
Punkt 1 anfahren
15 DEP PLCT PR+60 PA+180 R5 F1000
Kontur verlassen auf einem Kreis mit tangentialem
Anschluss
16 L Z+250 R0 FMAX M2
Werkzeug freifahren, Programm-Ende
17 END PGM LINEARPO MM
