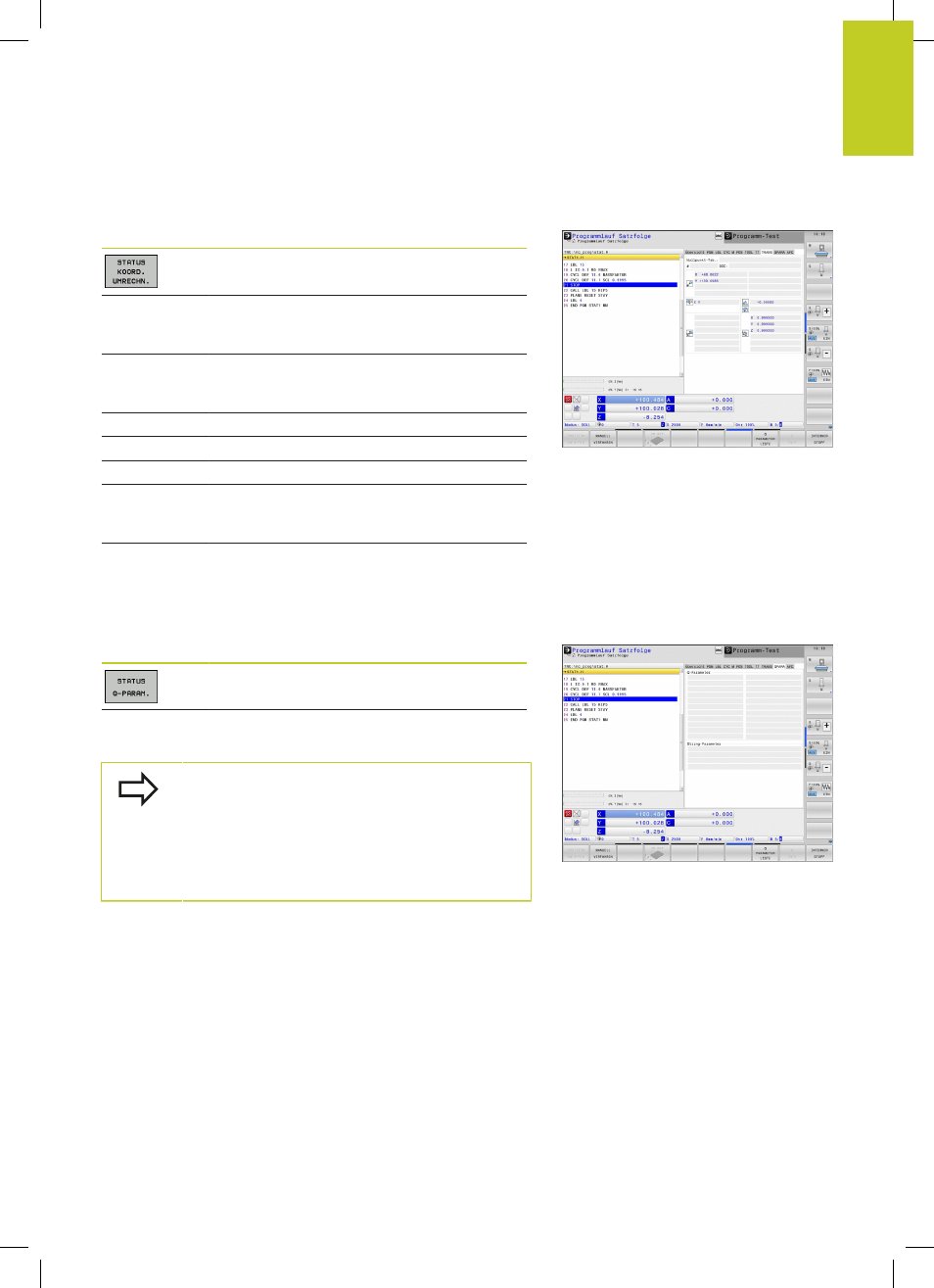

Status-Anzeigen
2.4
2
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
81
Koordinaten-Umrechnungen (Reiter TRANS)
Softkey
Bedeutung
Name der aktiven Nullpunkt-Tabelle
Aktive Nullpunkt-Nummer (
#), Kommentar
aus der aktiven Zeile der aktiven Nullpunkt-
Nummer (
DOC) aus Zyklus 7
Aktive Nullpunkt-Verschiebung (Zyklus 7); Die
TNC zeigt eine aktive Nullpunkt-Verschiebung
in bis zu 8 Achsen an
Gespiegelte Achsen (Zyklus 8)
Aktive Grunddrehung
Aktiver Drehwinkel (Zyklus 10)
Aktiver Maßfaktor / Maßfaktoren (Zyklen 11 /
26); Die TNC zeigt einen aktiven Maßfaktor in
bis zu 6 Achsen an
Mittelpunkt der zentrischen Streckung
Siehe Benutzer-Handbuch Zyklen, Zyklen zur Koordinaten-
Umrechnung.
Q-Parameter anzeigen (Reiter QPARA)
Softkey
Bedeutung
Anzeige der aktuellen Werte der definierten Q-
Parameter
Anzeige der Zeichenketten der definierten
String-Parameter
Drücken Sie den Softkey
Q PARAMETER LISTE.
Die TNC öffnet ein Überblendfenster in dem Sie
den gewünschten Bereich für die Anzeige der Q-
Parameter bzw. String-Parameter eingeben können.
Mehrere Q-Parameter geben Sie mit Kommas ein (z.
B. 1,2,3,4). Anzeigebereiche definieren Sie mit einem
Bindestrich (z. B. 10-14).
