Programmieren: Mehrachs-Bearbeitung
12.2 Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Software-Option 1)
12
440
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

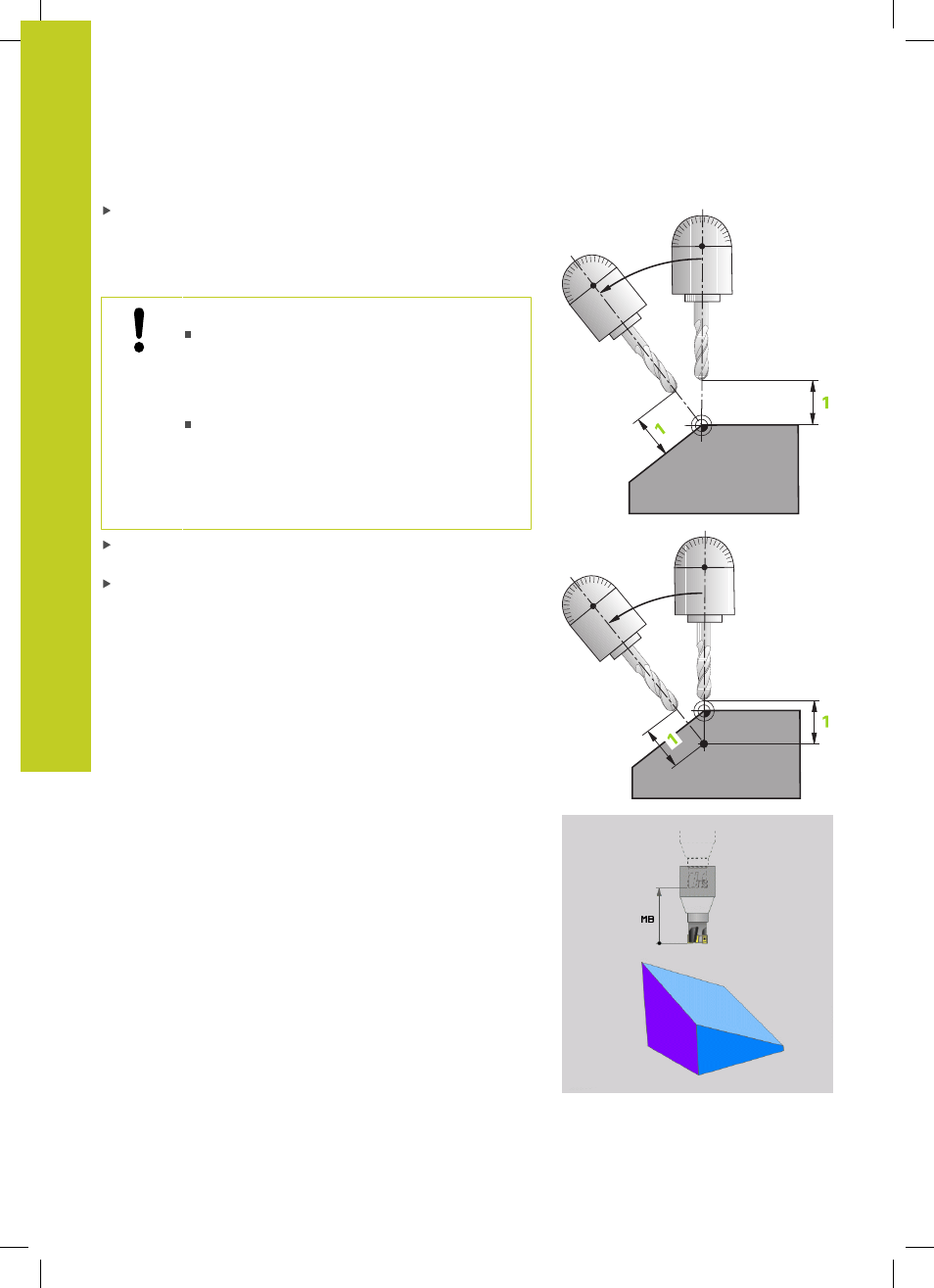

Abstand Drehpunkt von WZ-Spitze (inkremental): Die TNC
schwenkt das Werkzeug (den Tisch) um die Werkzeugspitze
ein. Über den Parameter
ABST verlagern Sie den Drehpunkt der
Einschwenkbewegung bezogen auf die aktuelle Position der
Werkzeugspitze.
Beachten Sie!
Wenn das Werkzeug vor dem Einschwenken
auf dem angegebenen Abstand zum Werkstück
steht, dann steht das Werkzeug auch nach dem
Einschwenken relativ gesehen auf der gleichen
Position (siehe Bild rechts Mitte,
1
= ABST)
Wenn das Werkzeug vor dem Einschwenken
nicht auf dem angegebenen Abstand zum
Werkstück steht, dann steht das Werkzeug nach
dem Einschwenken relativ gesehen versetzt zur
ursprünglichen Position (siehe Bild rechts unten,
1
= ABST)
Vorschub? F=: Bahngeschwindigkeit, mit der das Werkzeug
einschwenken soll
Rückzugslänge in der WZ-Achse?: Rückzugsweg MB, wirkt
inkremental von der aktuellen Werkzeug-Position in der
aktiven Werkzeug-Achsrichtung, den die TNC
vor dem
Einschwenkvorgang
anfährt.
MB MAX fährt das Werkzeug bis
kurz vor den Software-Endschalter
