6.6 Bahnbewegungen – Freie Kontur-
Programmierung FK
Grundlagen
Werkstückzeichnungen, die nicht NC-gerecht bemaßt sind,
enthalten oft Koordinaten-Angaben, die Sie nicht über die grauen
Dialog-Tasten eingeben können. So können z.B.
bekannte Koordinaten auf dem Konturelement oder in der Nähe
liegen,
Koordinaten-Angaben sich auf ein anderes Konturelement
beziehen oder
Richtungsangaben und Angaben zum Konturverlauf bekannt
sein.
Solche Angaben programmieren Sie direkt mit der Freien Kontur-
Programmierung FK. Die TNC errechnet die Kontur aus den
bekannten Koordinaten-Angaben und unterstützt den Programmier-

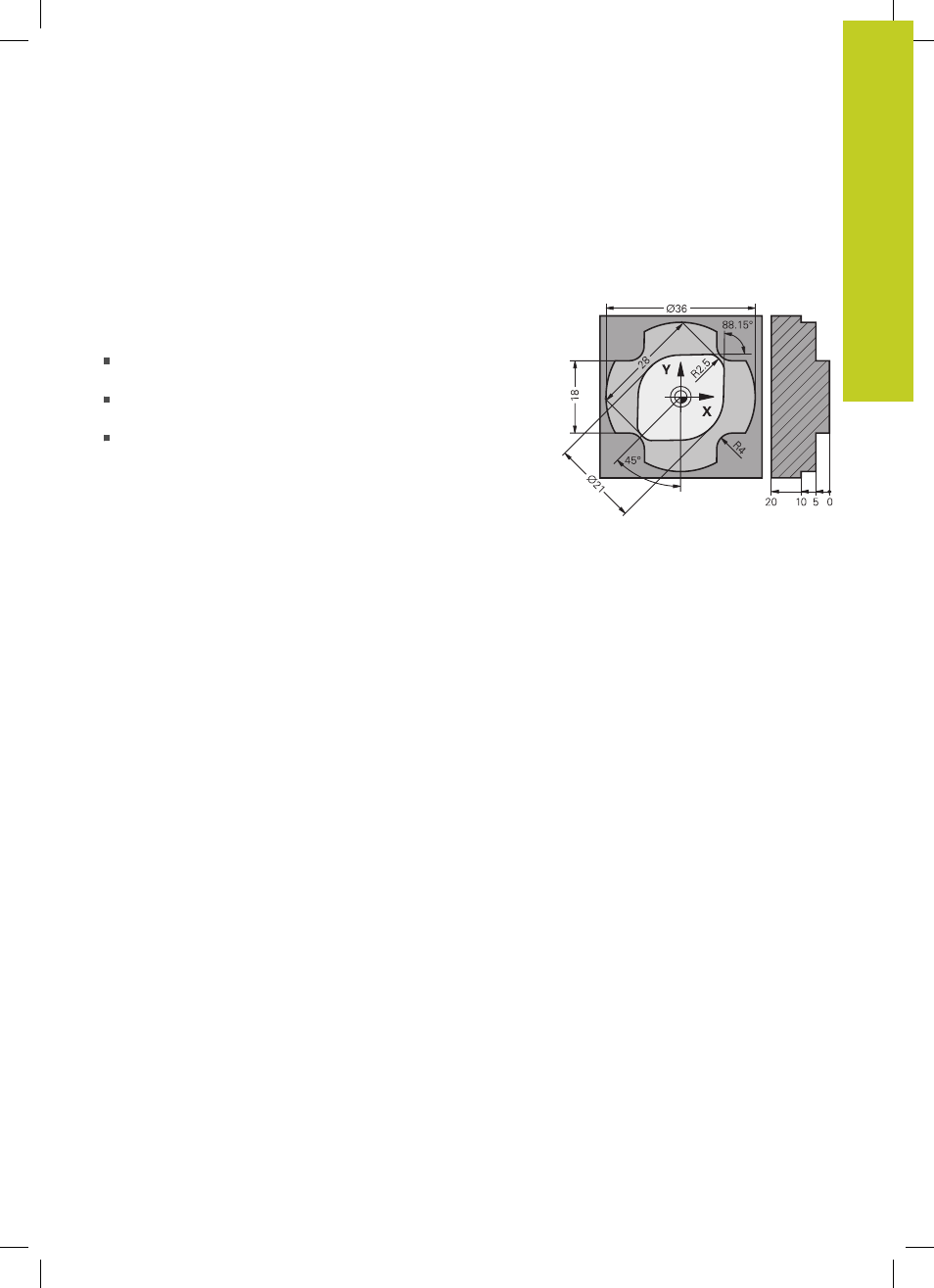

Dialog mit der interaktiven FK-Grafik. Das Bild rechts oben
zeigt eine Bemaßung, die Sie am einfachsten über die FK-
Programmierung eingeben.
