Programmieren: Drehbearbeitung
14.2 Basisfunktionen (Software-Option 50)
14
490
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

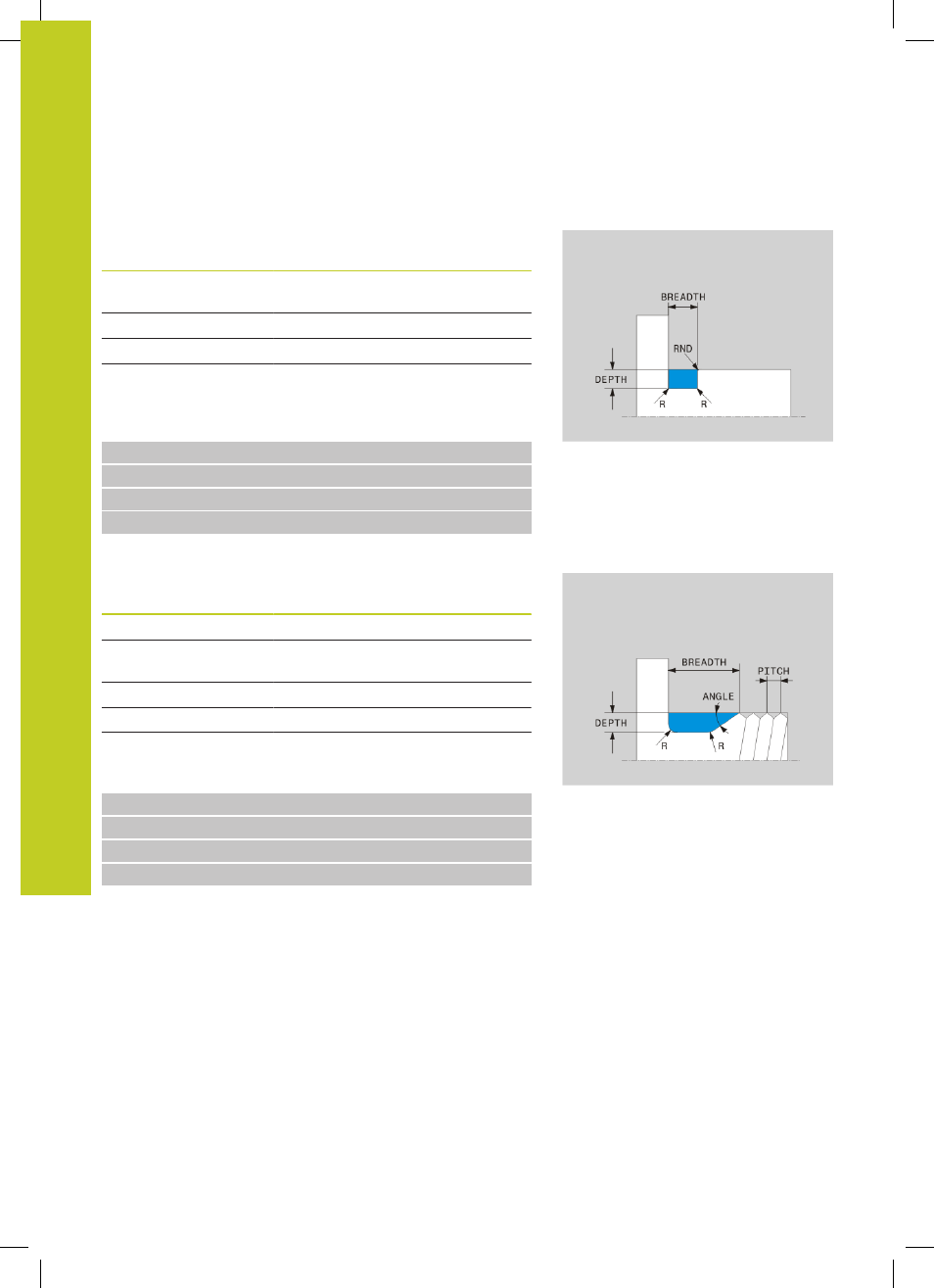

Freistich UDC TYPE_U
Eingabe-Elemente im Freistich UDC TYPE_U
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken
Pflicht
DEPTH Freistich-Tiefe Pflicht
BREADTH Freistich-Breite Pflicht
RND / CHF Rundung / Fase der
Außenecke
Pflicht
Freistich Form U: Tiefe = 3, Breite = 8
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
24 L X+60
Freistich UDC THREAD
Eingabe-Elemente im Freistich DIN 76 UDC THREAD
Eingabe-Element Verwendung Eingabe
PITCH Gewindesteigung Optional
R Eckenradius beider
Innenecken
Optional
DEPTH Freistich-Tiefe Optional
BREADTH Freistich-Breite Optional
ANGLE Freistichwinkel Optional
Gewindefreistich nach DIN 76: Gewindesteigung = 2
21 L X+40 Z+0
22 L Z-30
23 UDC THREAD PITCH2
24 L X+60
