Programmieren: Drehbearbeitung
14.2 Basisfunktionen (Software-Option 50)
14
480
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
Werkzeugdaten in der Drehwerkzeug-Tabelle
Eingabe-Element Verwendung Eingabe
T Werkzeug-Nummer: Muss mit der Werkzeug-
Nummer des Drehwerkzeugs in der TOOL.T
übereinstimmen
-
NAME Werkzeug-Name: Die TNC übernimmt den Werkzeug-
Namen automatisch, wenn Sie in der Werkzeug-
Tabelle die Drehwerkzeug-Tabelle anwählen
32 Zeichen, nur
Großbuchstaben, kein
Leerzeichen
ZL Korrekturwert für die Werkzeug-Länge 1 (Z-Richtung) -99999,9999...+99999,9999
XL Korrekturwert für die Werkzeug-Länge 2 (X-Richtung) -99999,9999...+99999,9999
DZL Deltawert Werkzeug-Länge 1 (Z-Richtung), wirkt
additiv zu zL
-99999,9999...+99999,9999
DXL Deltawert Werkzeug-Länge 2 (X-Richtung), wirkt
additiv zu XL
-99999,9999...+99999,9999
RS Schneidenradius: Die TNC berücksichtigt den
Schneidenradius in Drehzyklen und führt eine
Schneidenradiuskorrektur aus, wenn Konturen mit
Radiuskorrektur
RL bzw. RR programmiert wurden
-99999,9999...+99999,9999
TO Werkzeugorientierung: Richtung der
Werkzeugschneide
1...9
ORI Orientierungswinkel der Spindel: Winkel der
Frässpindel zum Ausrichten des Drehwerkzeugs auf
Bearbeitungslage
-360,0...+360,0
T-ANGLE Einstellwinkel für Schruppwerkzeuge und
Schlichtwerkzeuge
0,0000...+179,9999
P-ANGLE Spitzenwinkel für Schruppwerkzeuge und
Schlichtwerkzeuge
0,0000...+179,9999
CUTLENGTH Schneidenlänge Stechwerkzeug 0,0000...+99999,9999
CUTWIDTH Breite Stechwerkzeug 0,0000...+99999,9999
TYPE Typ des Drehwerkzeugs: Schruppwerkzeug ROUGH,
Schlichtwerkzeug FINISH, Gewindewerkzeug
THREAD, Einstechwerkzeug RECESS, Pilzwerkzeug
BUTTON, Stechdrehwerkzeug RECTURN
ROUGH, FINISH, THREAD,
RECESS, BUTTON, RECTURN

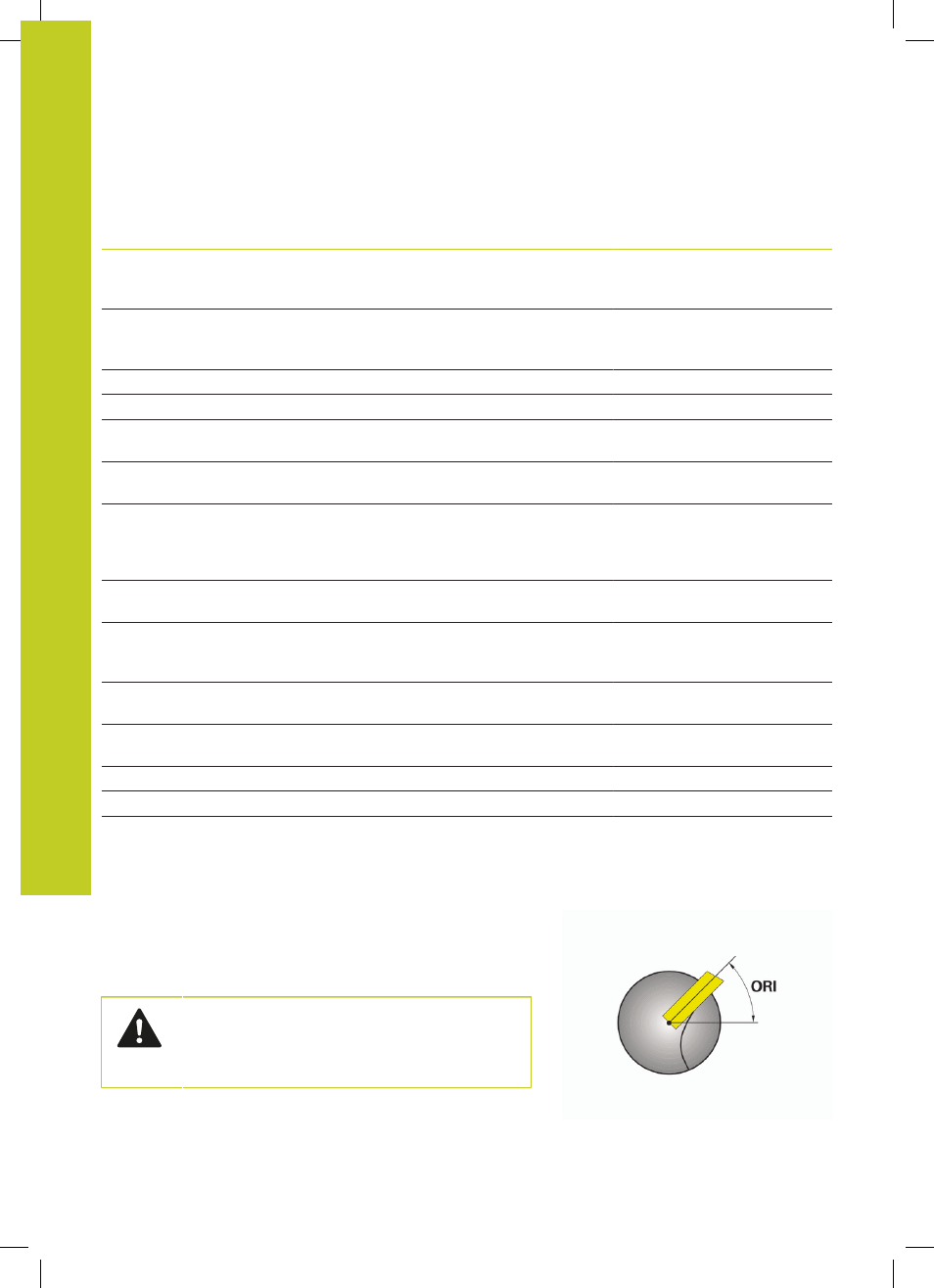

Mit dem Orientierungswinkel der Spindel ORI bestimmen Sie die
Winkelstellung der Frässpindel für das Drehwerkzeug. Orientieren
Sie die Werkzeugschneide abhängig von der Werkzeugorientierung
TO auf das Drehtisch-Zentrum oder in die entgegengesetzte
Richtung.
Das Werkzeug muss in der richtigen Stellung
eingespannt und vermessen worden sein.
Überprüfen Sie die Werkzeug-Orientierung nach der
Definition eines Werkzeuges.
