Programmieren: Grundlagen, Datei-Verwaltung
3.2 Programme eröffnen und eingeben
3
98
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

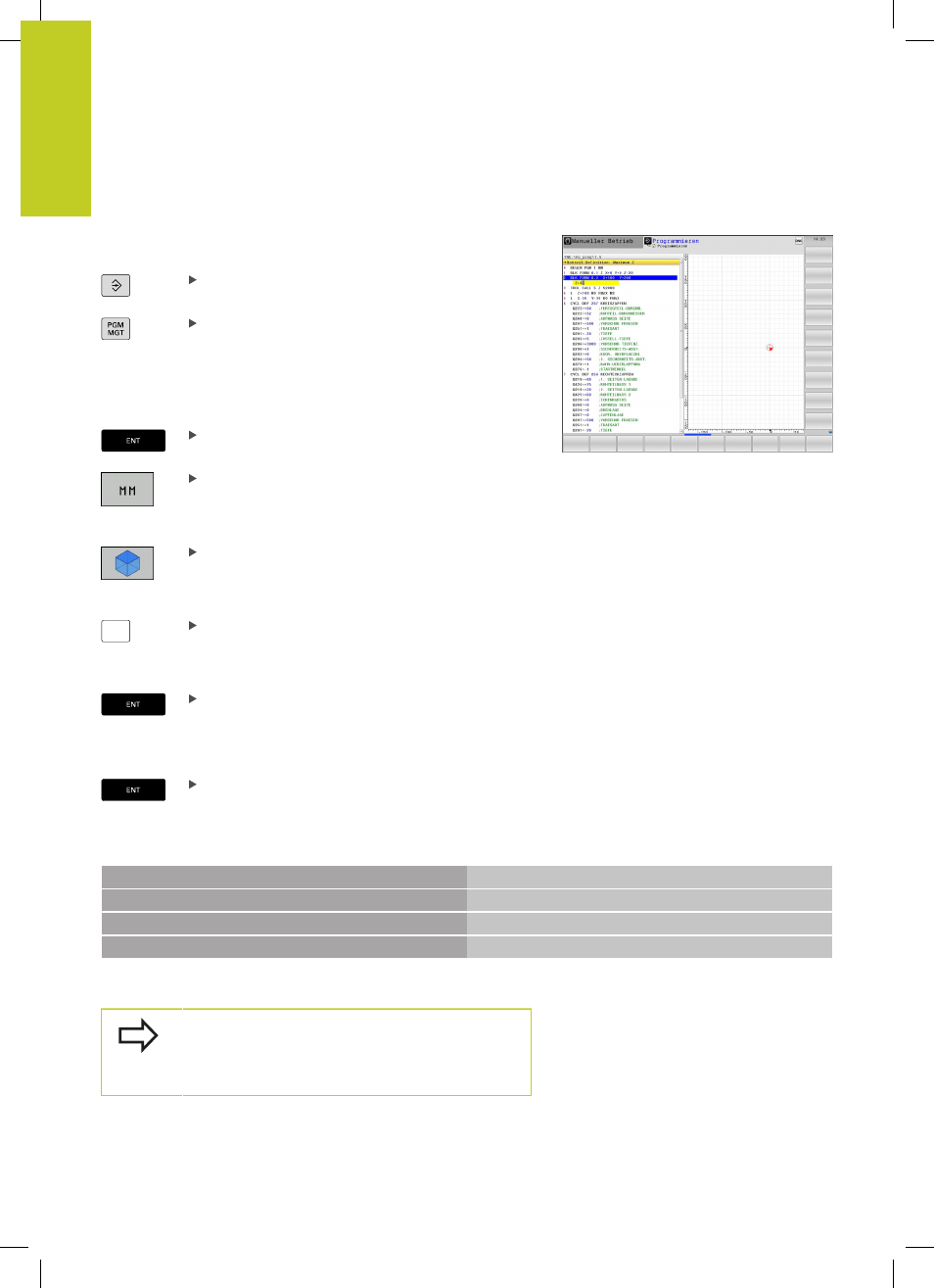

Neues Bearbeitungsprogramm eröffnen
Ein Bearbeitungsprogramm geben Sie immer in der Betriebsart
PROGRAMMIEREN ein. Beispiel für eine Programm-Eröffnung:
Betriebsart PROGRAMMIEREN wählen
Datei-Verwaltung aufrufen: Taste PGM MGT
drücken
Wählen Sie das Verzeichnis, in dem Sie das neue Programm
speichern wollen:
DATEI-NAME = NEU.H
Neuen Programm-Namen eingeben, mit Taste ENT
bestätigen
Maßeinheit wählen: Softkey MM oder INCH
drücken. Die TNC wechselt ins Programm-Fenster
und eröffnet den Dialog zur Definition der
BLK-
FORM (Rohteil)
Rechteckiges Rohteil wählen: Softkey für
rechteckige Rohteilform drücken
BEARBEITUNGSEBENE IN GRAFIK: XY
Z
Spindelachse eingeben, z.B. Z
ROHTEIL-DEFINITION: MINIMUM
Nacheinander X-, Y- und Z-Koordinaten des MIN-
Punktes eingeben und jeweils mit Taste ENT
bestätigen
ROHTEIL-DEFINITION: MAXIMUM
Nacheinander X-, Y- und Z-Koordinaten des MAX-
Punktes eingeben und jeweils mit Taste ENT
bestätigen
Beispiel: Anzeige der BLK-Form im NC-Programm
0 BEGIN PGM NEU MM Programm-Anfang, Name, Maßeinheit
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Spindelachse, MIN-Punkt-Koordinaten
2 BLK FORM 0.2 X+100 Y+100 Z+0 MAX-Punkt-Koordinaten
3 END PGM NEU MM Programm-Ende, Name, Maßeinheit
Die TNC erzeugt die Satz-Nummern, sowie den BEGIN- und END-
Satz automatisch.
Wenn Sie keine Rohteil-Definition programmieren
wollen, brechen Sie den Dialog bei
Bearbeitungsebene in Grafik: XY mit der Taste DEL
ab!
