Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-
Konturen
7.1 DXF-Dateien verarbeiten (Software-Option)
7
256
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

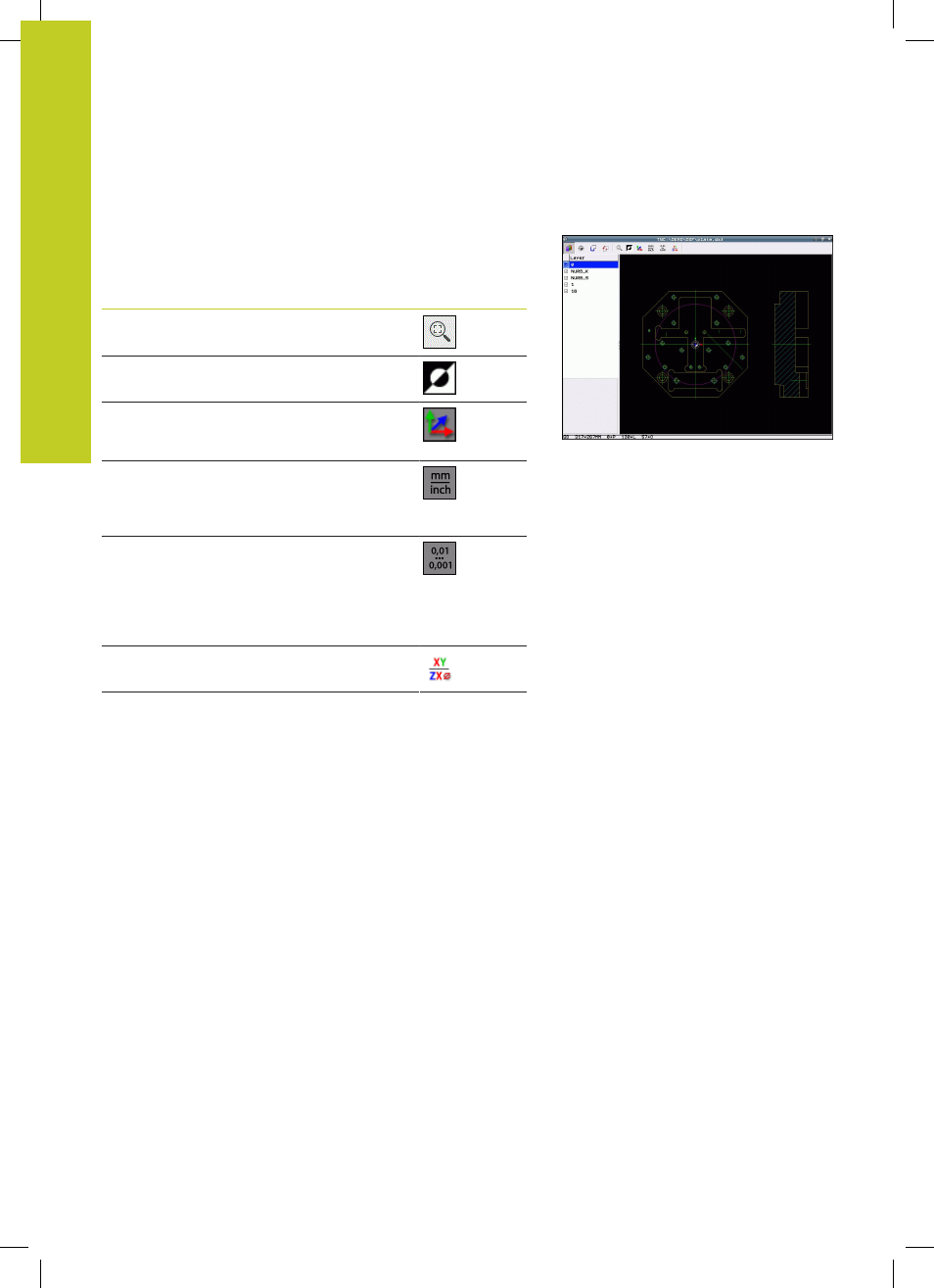

Grundeinstellungen
Die nachfolgend aufgeführten Grundeinstellungen wählen Sie
über die Icons der Kopfleiste. Manche Icons zeigt die TNC nur in
bestimmten Modi an.
Einstellung Icon
Zoom auf größtmögliche Darstellung setzen
Farbschema umschalten (Hintergrundfarbe
wechseln)
Umschalten zwischen 2D- und 3D-Modus. Bei
aktivem 3D-Modus können sie die Ansicht mit
der rechten Mouse-Taste drehen und neigen
Maßeinheit mm oder inch der DXF-Datei
einstellen. In dieser Maßeinheit gibt die
TNC auch das Konturprogramm bzw. die
Bearbeitungspositionen aus
Auflösung einstellen: Die Auflösung legt
fest, mit wie viel Nachkommastellen die
TNC das Kontur-Programm erzeugen soll.
Grundeinstellung: 4 Nachkommastellen
(entspricht 0.1 µm Auflösung bei aktiver
Maßeinheit MM)
Kontur für eine Drehbearbeitung wählen
