Kontur anfahren und verlassen 6.3
6
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
215

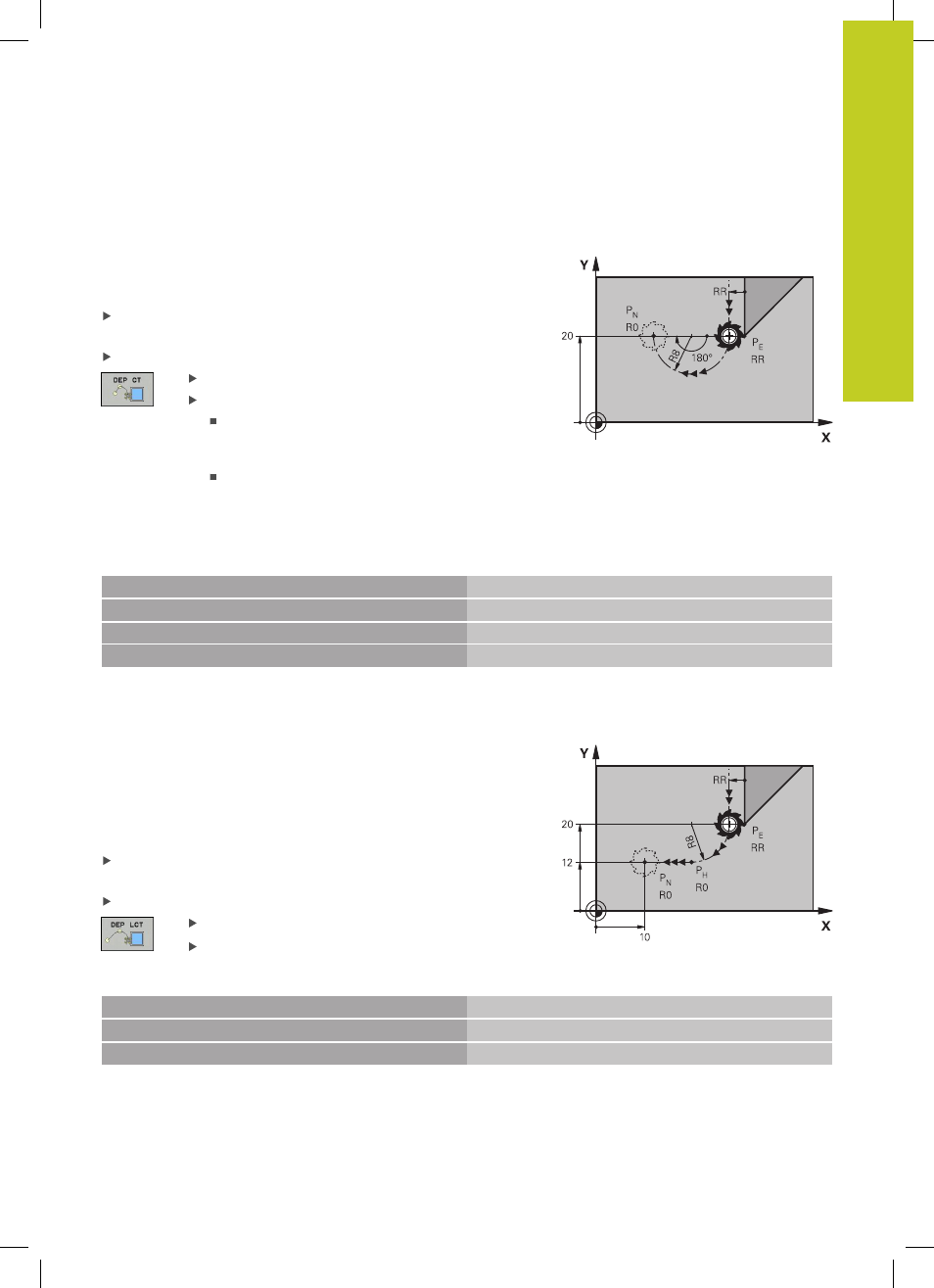

Wegfahren auf einer Kreisbahn mit tangentialem
Anschluss:
DEP CT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Kreisbahn schließt tangential
an das letzte Konturelement an.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP CT eröffnen:
Mittelpunktswinkel CCA der Kreisbahn
Radius R der Kreisbahn
Das Werkzeug soll zu der Seite das Werkstück
verlassen, die durch die Radiuskorrektur
festgelegt ist: R positiv eingeben.
Das Werkzeug soll zu der
entgegengesetzten
Seite das Werkstück verlassen, die durch
die Radiuskorrektur festgelegt ist: R negativ
eingeben.
NC-Beispielsätze
23 L Y+20 RR F100 Letztes Konturelement: PE mit Radiuskorrektur
24 DEP CT CCA 180 R+8 F100 Mittelpunktswinkel=180°,
Kreisbahn-Radius=8 mm
25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende
Wegfahren auf einer Kreisbahn mit tangentialem
Anschluss an Kontur und Geradenstück: DEP LCT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten
Konturpunkt P
E
auf einen Hilfspunkt P
H
. Von dort fährt es auf
einer Geraden zum Endpunkt P
N
. Das letzte Konturelement und
die Gerade von P
H
– P
N
haben mit der Kreisbahn tangentiale
Übergänge. Damit ist die Kreisbahn durch den Radius R eindeutig
festgelegt.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP LCT eröffnen:
Koordinaten des Endpunkts P
N
eingeben
Radius R der Kreisbahn. R positiv eingeben
NC-Beispielsätze
23 L Y+20 RR F100 Letztes Konturelement: PE mit Radiuskorrektur
24 DEP LCT X+10 Y+12 R+8 F100 Koordinaten PN, Kreisbahn-Radius=8 mm
25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende
