Basisfunktionen (Software-Option 50) 14.2
14
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
489

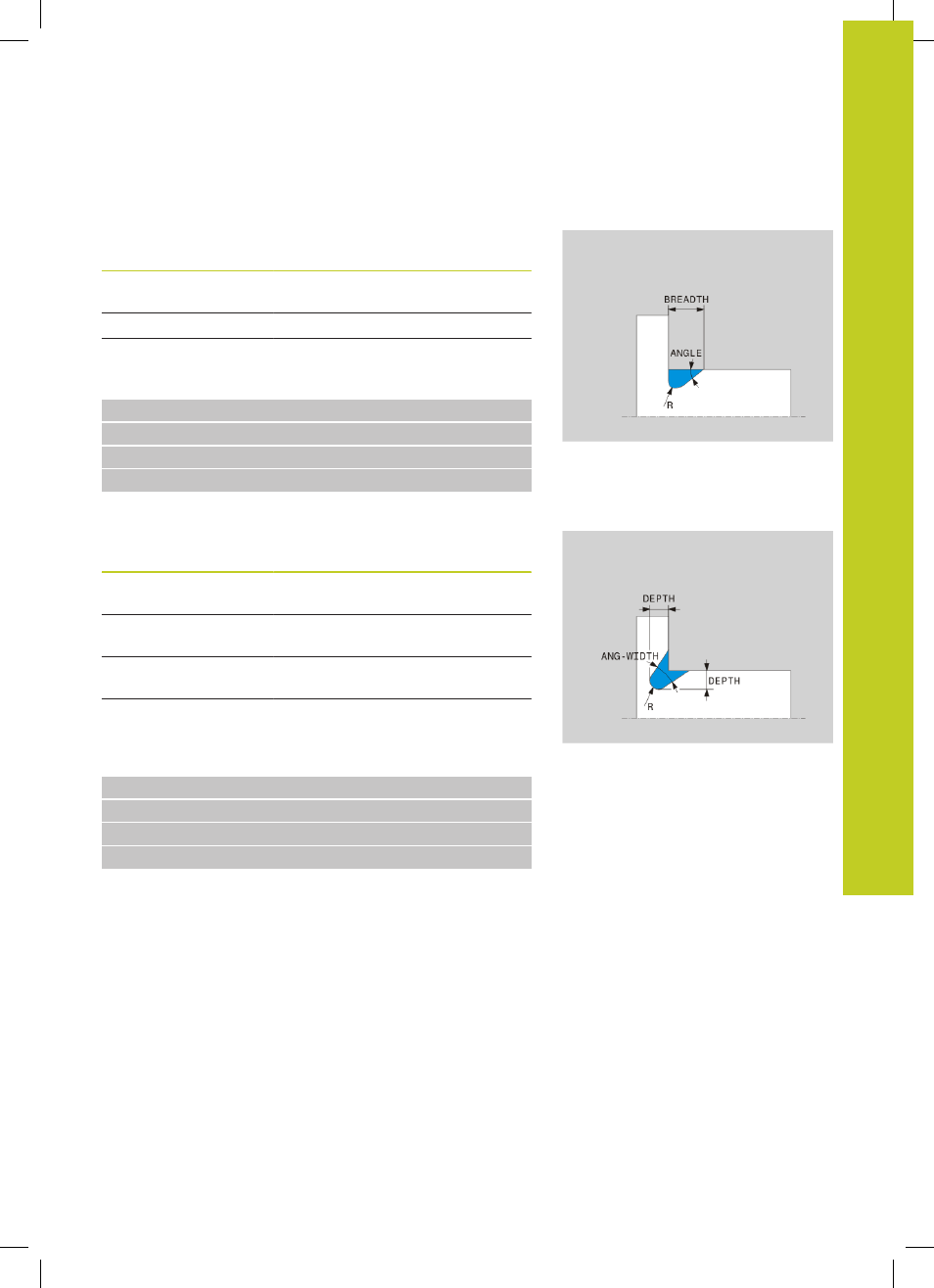

Freistich DIN 509 UDC TYPE_H
Eingabe-Elemente im Freistich DIN 509 UDC TYPE_H
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken
Pflicht
BREADTH Freistich-Breite Pflicht
ANGLE Freistichwinkel Pflicht
Freistich Form H: Tiefe = 2, Breite = 15, Winkel = 10°
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_H R1 BREADTH10 ANGLE10
24 L X+60
Freistich UDC TYPE_K
Eingabe-Elemente im Freistich UDC TYPE_K
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken
Pflicht
DEPTH Freistich-Tiefe
(achsparallel)
Pflicht
ROT Winkel zur Längsachse
(default: 45°)
Optional
ANG_WIDTH Öffnungswinkel des
Freistichs
Pflicht
Freistich Form K: Tiefe = 2, Breite = 15, Öffnungswinkel = 30°
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
24 L X+60
