EDIUS NEO — Referenzhandbuch 595
Maskenfilterform
Strecke
Damit wird ein zwischen zwei Vertices liegender Teil einer Form
bezeichnet.
Kontrollpunkt
Dies bezeichnet einen Punkt, von dem aus die Richtung einer von einem
Vertex ausgehenden Bézierkurve kontrolliert wird.
Segment
Hierbei handelt es sich um einen Teil des Pfads einer Form, der durch eine
Strecke mit Vertex an beiden Enden und jegliche zwischen diesen Vertices
liegende Kontrollpunkte definiert wird.
Tools zur Bearbeitung der Form
Nachdem Sie im Dialogfeld "Maske" auf die Schaltfläche Pfad zeichnen
geklickt haben, wenden Sie die in diesem Abschnitt erläuterten
Bearbeitungsfunktionen an, um Vertices und Kontrollpunkte entlang
frei gestalteter Formpfade zu erstellen und zu bearbeiten. Das in
Abbildung 634 gezeigte Bild wird für alle nachfolgenden Beispiele
verwendet.

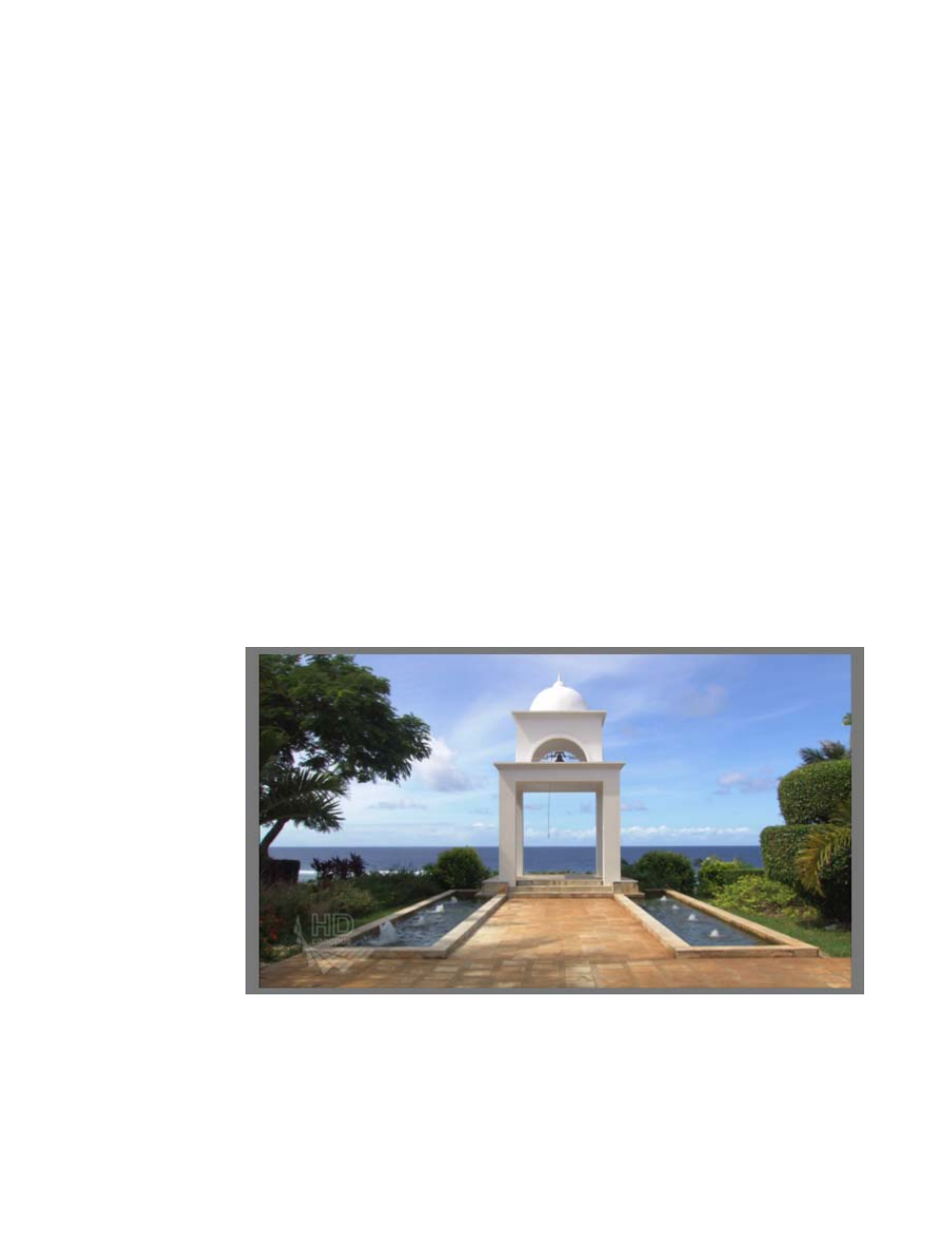

Abbildung 634 Glockenturmbild
Da eine Form erstellt werden soll, die mit dem oberen Teil des
Glockenturms übereinstimmt, wird mit den Zoom- und Pan-Tools
lediglich dieser Teil des Bilds vergrößert und angezeigt. Dies ermöglicht
eine detailliertere Darstellung des Vorgangs zur Erstellung einer frei
