Interne elektrische Verbindungen SMA Solar Technology AG
32 SC20_25_35-IDE094521 Installationsanleitung

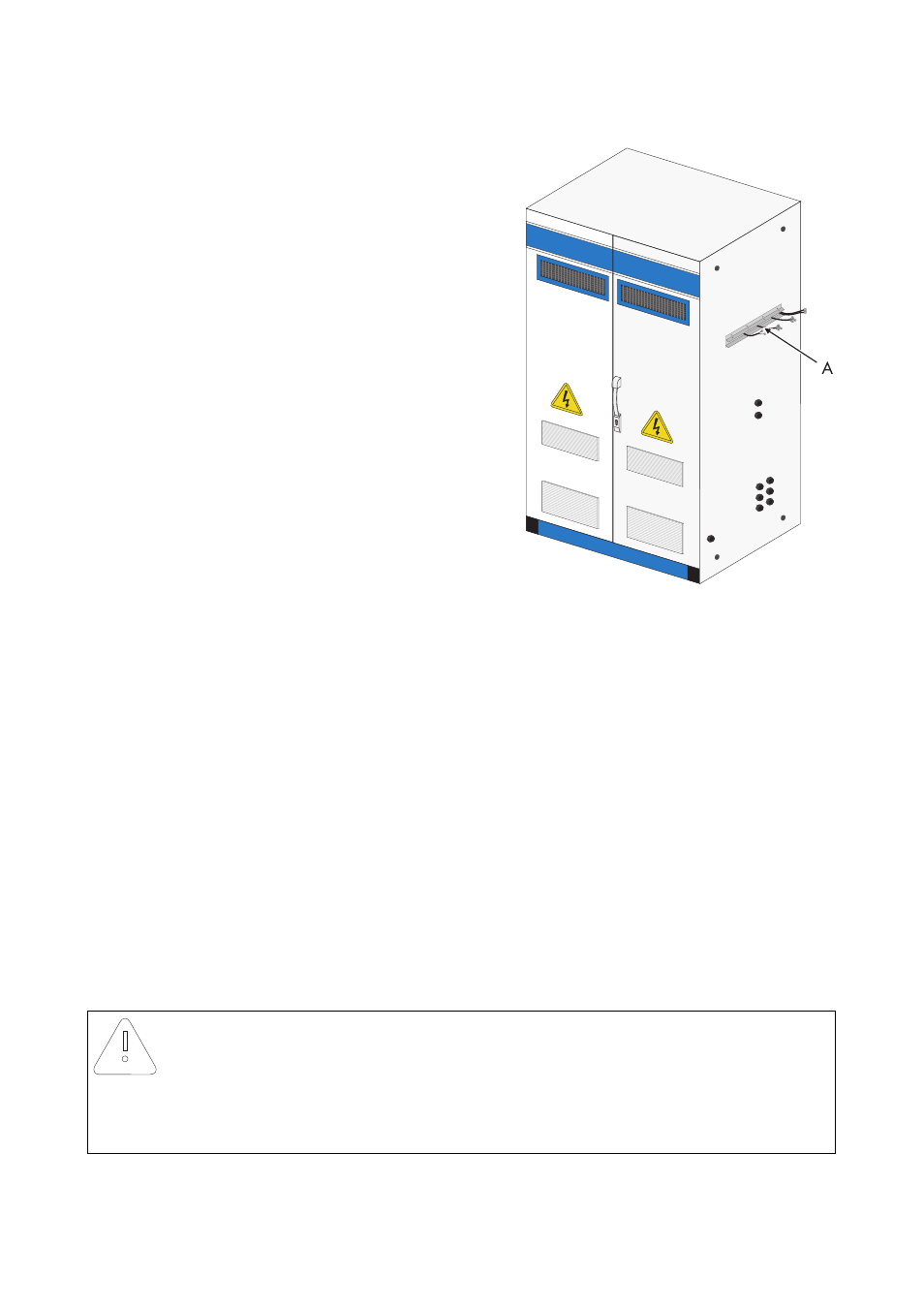

1. Rändelmuttern an den Schiebeblechen (A) lösen.
2. Schiebebleche nach oben bzw. unten verschieben.
3. Folgende Leitungen durch den Klemmfilz in den AC-Schrank führen.
– Steuerleitungen
(siehe Kapitel 5.4 „Steuerleitungen an Übergabeklemmleiste anschließen“ (Seite 43)).
– Datenleitungen
(siehe Kapitel 5.5 „Sunny Central Control am Leistungsteil anschließen“ (Seite 44)).
– Interne Steuerleitungen X8 und X9
(siehe Kapitel 5.6 „Interne Steuerleitungen anschließen“ (Seite 45)).
– Kabel der Isolationsüberwachung (optional)
(siehe Kapitel 5.7 „Isolationsüberwachung anschließen (optional)“ (Seite 46)).
– Temperatursensor
(siehe Kapitel 5.8 „Internen Temperatursensor einbauen“ (Seite 46)).
☑ Die einzelnen Leitungen sind durch den Klemmfilz in den AC-Schrank geführt. Sie werden in
den folgenden Arbeitsschritten benötigt.
4. Steuerleitungen an der Übergabeklemmleiste anschließen.
Achtung!
Luftdurchlässige Kabeldurchführungen verursachen Korrosion im
Sunny Central.
• Schiebebleche ausreichend fest zusammendrücken.
• Rändelmuttern an den Schiebeblechen anziehen.
