SMA Solar Technology AG Externe Anschlüsse
Installationsanleitung SC20_25_35-IDE094521 63

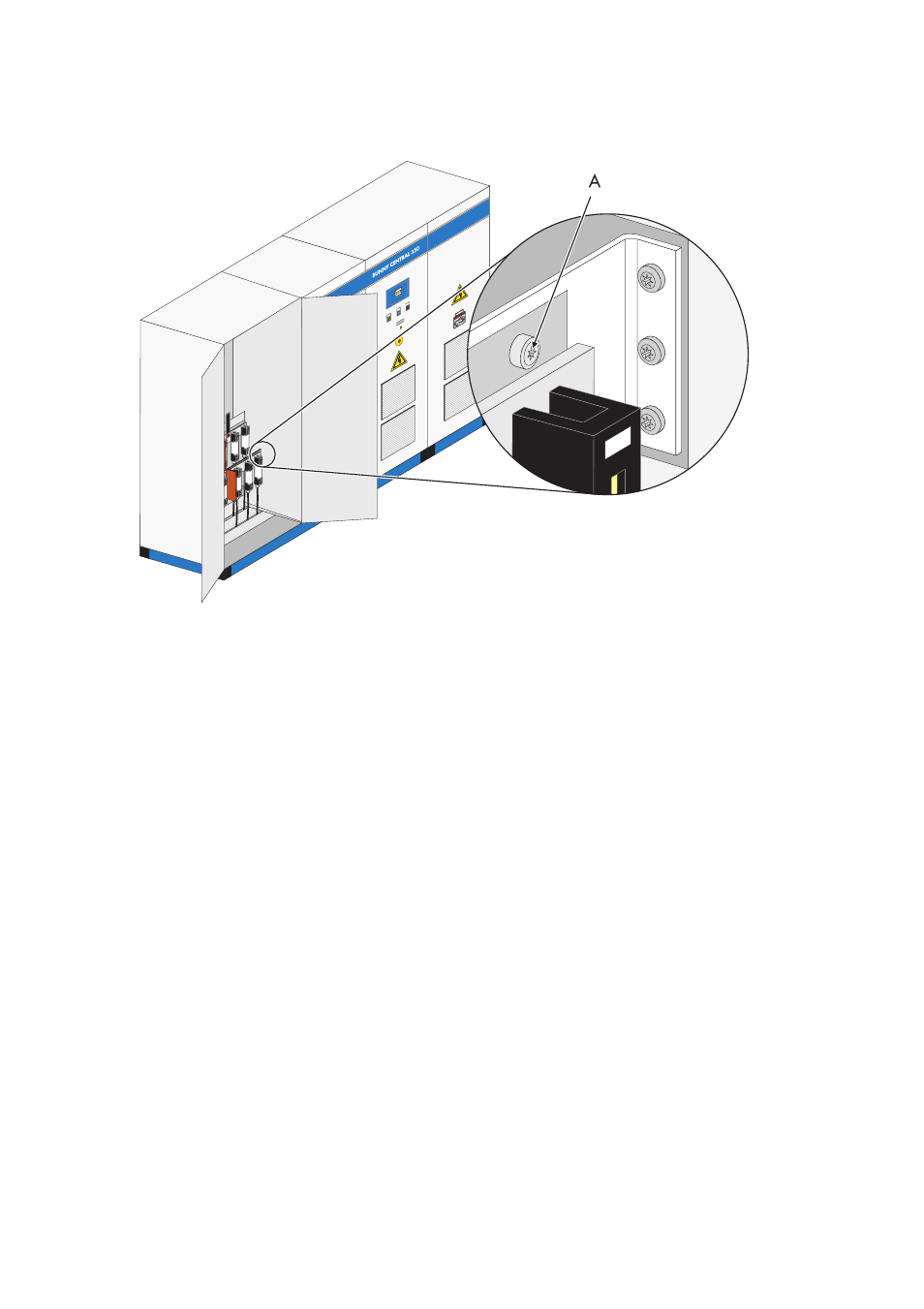

1. Vordere Montageplatte (A) mit den DC-Sicherungseinheiten demontieren.
2. Kabel durch die Bodenöffnung in den DC-Schrank führen.
3. Kabel mit Kabelschuhen versehen.
4. Kabel an den DC-Sicherungen der hinteren Montageplatte anschließen.
5. Zugentlastung der DC-Kabel montieren.
Die benötigten Kabelschellen sind im Lieferumfang enthalten. Kabelschellen an der
Kabelabfangschiene befestigen.
6. Vordere Montageplatte wieder montieren.
☑ Die Kabel sind an den DC-Sicherungen der hinteren Montageplatte angeschlossen.
7. Kabel durch die Öffnung in den DC-Schrank führen.
8. Kabel mit Kabelschuhen versehen.
9. Kabel an den DC-Sicherungen der vorderen Montageplatte anschließen.
10. Zugentlastung der DC-Netzanschlussleitungen montieren.
Mit den mitgelieferten Kabelschellen die Zugentlastung an der Kabelabfangschiene befestigen.
☑ Die DC-Kabel sind angeschlossen.
