4. Die Kabel 2W2, 2V2 und 2U2 durch die Kabelverschraubung (C) in den DC-Schrank führen
5. Die Kabel 2W2, 2V2 und 2U2 am rechten Leistungsteil anschließen.
GEFAHR!
Brandgefahr.
Bei fehlerhaftem Anschluss der Leistungsteile kann ein Brand entstehen.
• Reihenfolge beim Anschließen der Leistungsteile einhalten.

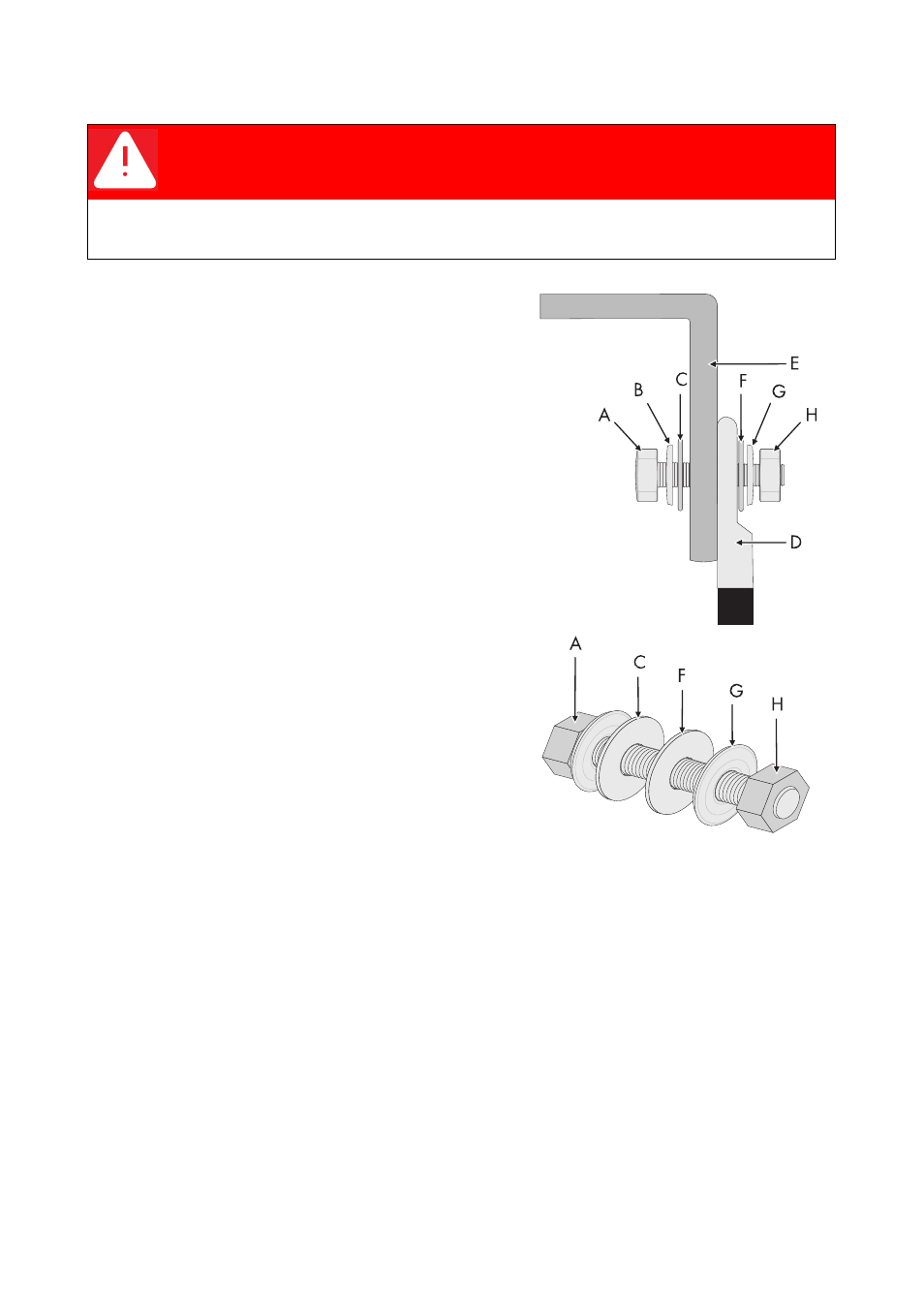

A Schraube
B Sperrkantring
C Unterlegscheibe
D Anschlusszunge
E Kabelschuh Leistungskabel
F Unterlegscheibe
G Sperrkantring
H Mutter
