6.5.2 Sunny Central 350

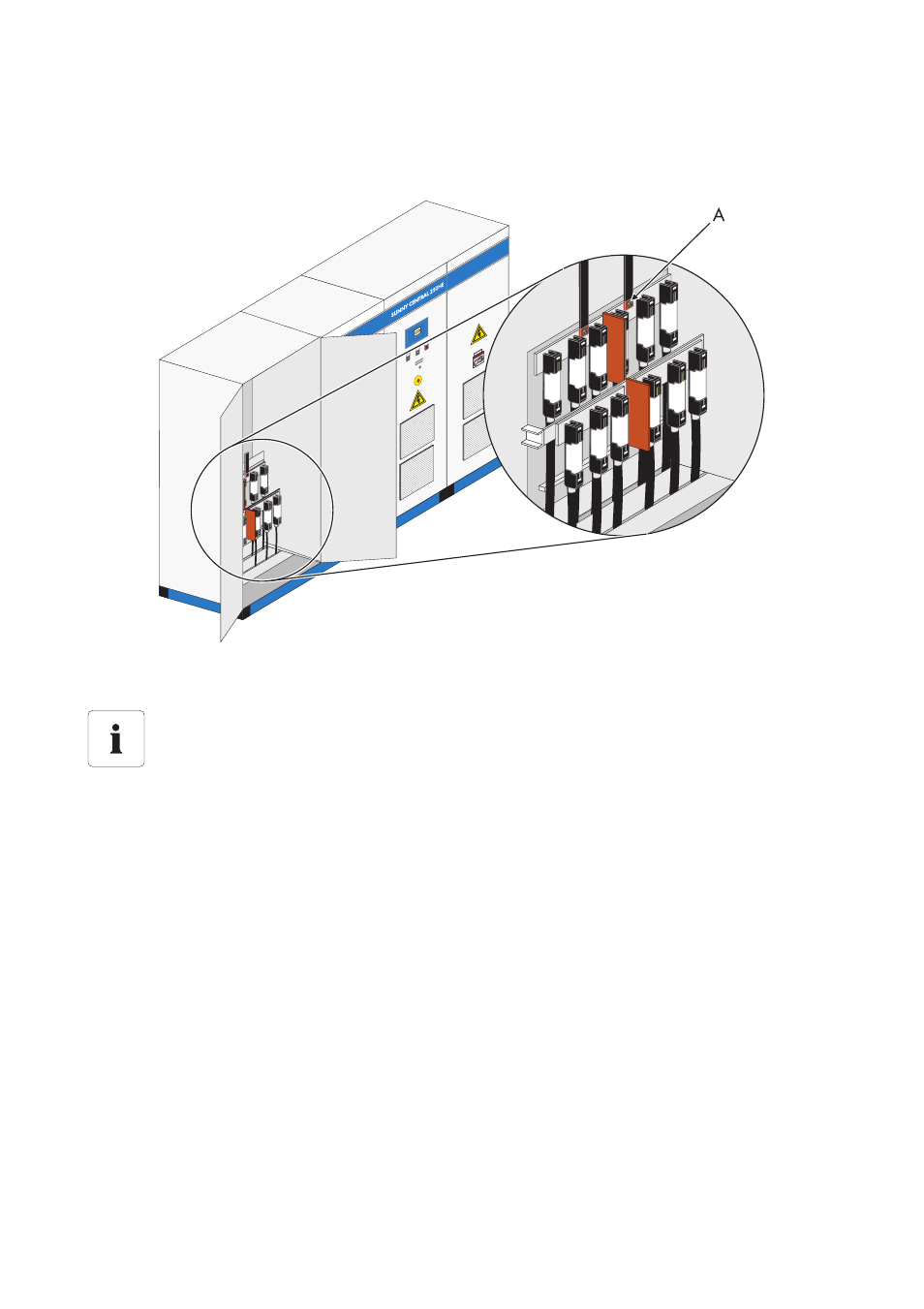

Die folgende Grafik zeigt beispielhaft die Anschlüsse der DC-Eingänge des Sunny Central 350.
Die DC-Sicherungen sind 2-reihig angeordnet. Zunächst werden die Kabel an den DC-Sicherungen
der hinteren Montageplatte angeschlossen. Erst nach Anschluss der hintern DC-Kabel, können die
vorderen DC-Kabel an die Sicherungen angeschlossen werden.
A Anschlusspunkt DC-Kabel
Position der DC-Eingänge
Die genaue Position der DC-Eingänge unterscheidet sich bauartbedingt. Anhand der
Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt sich die genaue
Lage der DC-Eingänge ermitteln.
