SMA Solar Technology AG Interne elektrische Verbindungen
Installationsanleitung SC20_25_35-IDE094521 43
2. PE-Kabel an der gekennzeichneten Erdungsschiene anschließen.
3. Kabelverschraubung (A) festdrehen.
4. Korrekten und festen Sitz der PE-Verbindung prüfen.
☑ Das PE-Kabel ist angeschlossen.
5.4 Steuerleitungen an Übergabeklemmleiste anschließen
Die Steuerleitungen befinden sich im Übergabekabelkanal des WR-Schranks. Die Steuerleitungen

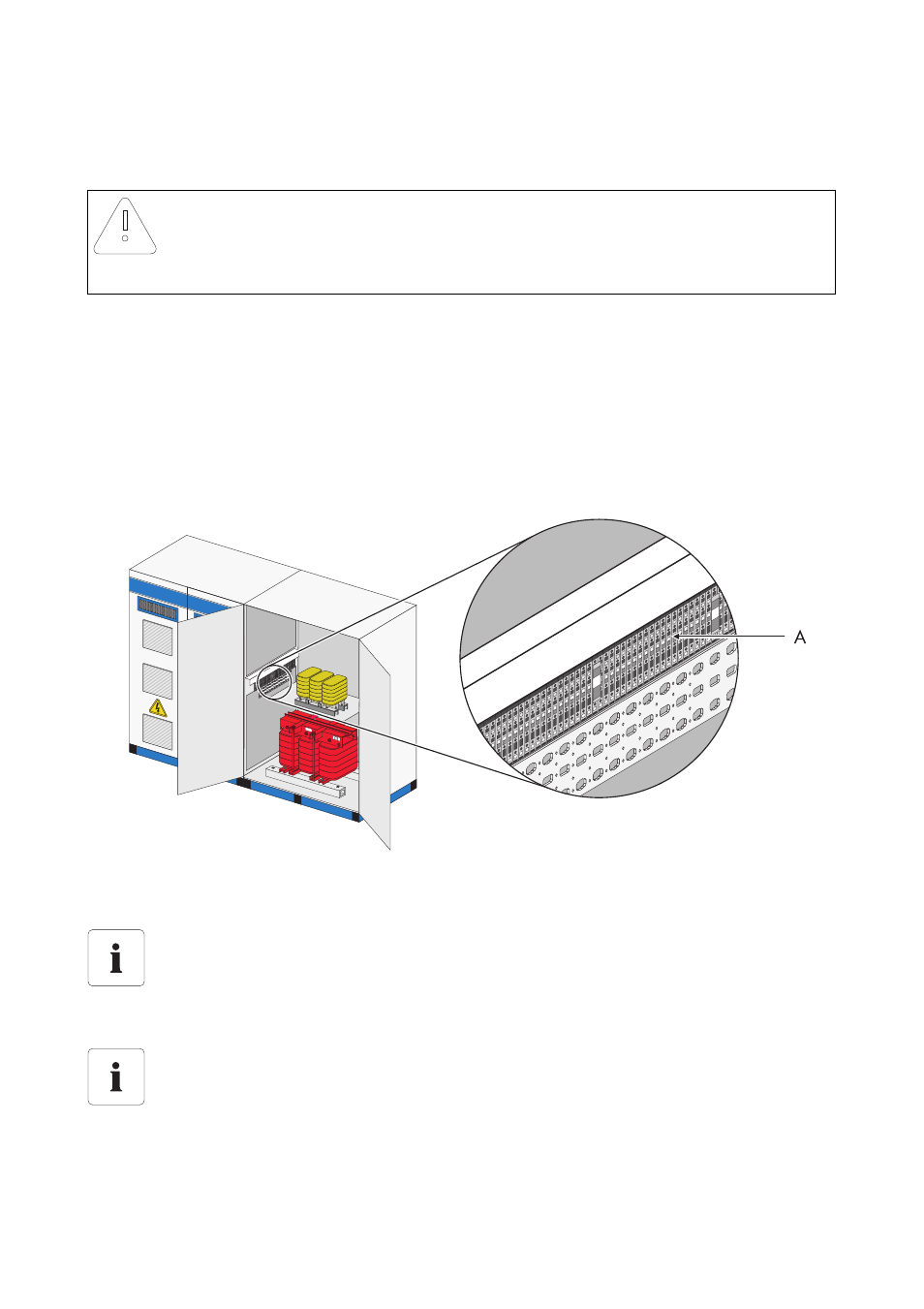

sind mit Zielbezeichnungen versehen. Die folgende Grafik zeigt die genaue Position der
Übergabeklemmleiste des Sunny Central 250.
1. Steuerleitungen an der Übergabeklemmleiste anschließen.
☑ Die Steuerleitungen sind angeschlossen.
Achtung!
Luftdurchlässige Kabelverschraubungen führen zur Korrosion im Sunny Central.
• Kabelverschraubung ausreichend fest anziehen.
A Übergabeklemmleiste
Position der Übergabeklemmleiste.
Die genaue Position der Übergabeklemmleiste unterscheidet sich bauartbedingt. Anhand
der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt sich die
genaue Lage der einzelnen Klemmen ermitteln.
Zuordnung der Steuerleitungen
Die eindeutige Zuordnung der Steuerleitungen erfolgt über die Klemmenbezeichnung.
