SMA Solar Technology AG Interne elektrische Verbindungen
Installationsanleitung SC20_25_35-IDE094521 33
☑ Die Steuerleitungen sind angeschlossen.
5.2 Leistungskabel anschließen
5.2.1 Sunny Central 200 / 250 / 250HE
Die Leistungskabel verbinden die Leistungsteile im DC- / WR-Schrank mit dem Sinusfilter im AC-
Schrank.
Die Leistungskabel (U1, V1, W1) sind bereits am Sinusfilter angeschlossen und so abgelängt, dass
die Zuordnungen an den Leistungsteilen eindeutig sind.

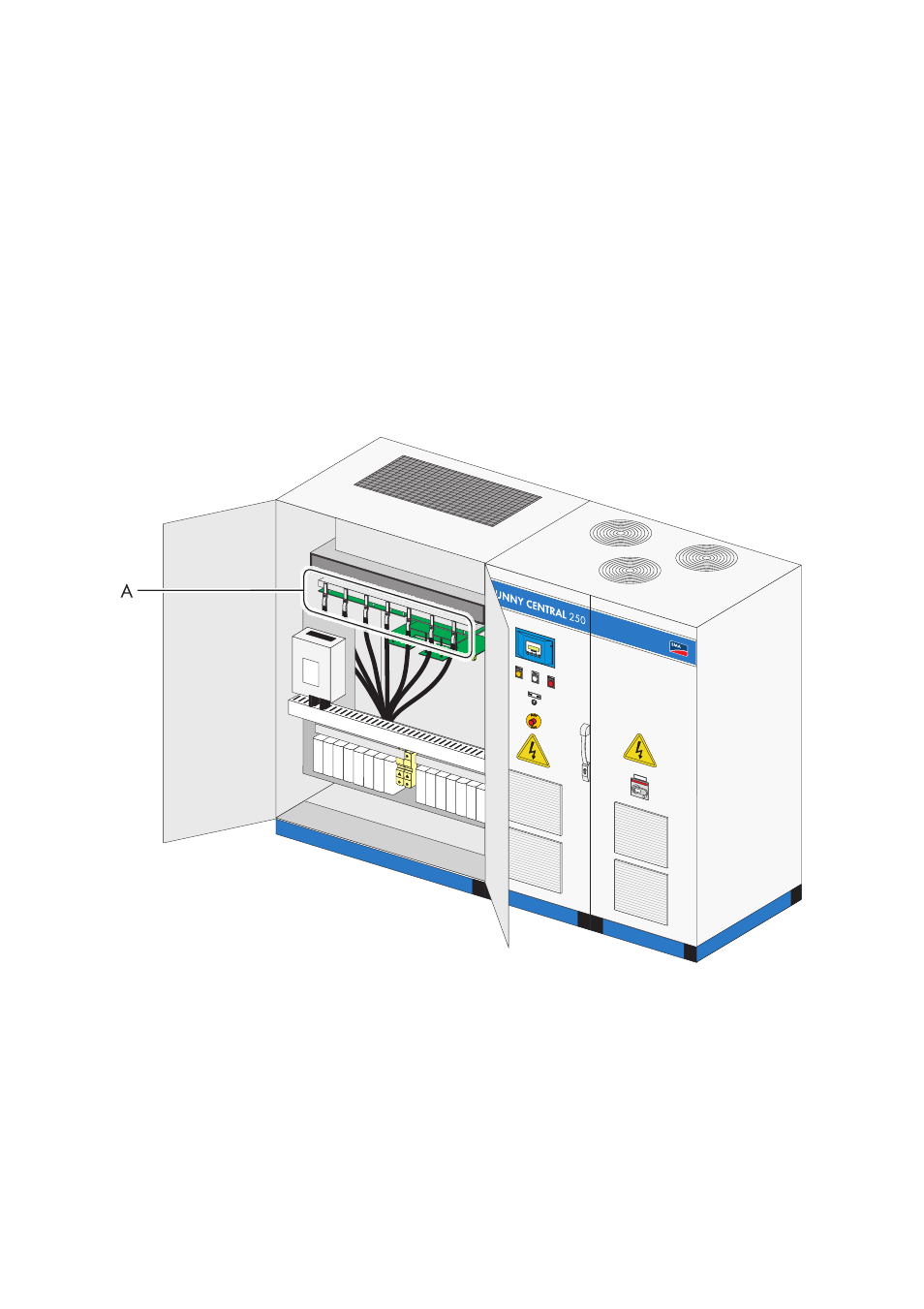

Die nachfolgende Grafik zeigt die Anschlusspunkte der Leistungskabel am Leistungsteil des Sunny
Central 250.
Vorgehen bei der Leistungsverkabelung:
1. Schutzabdeckung des Leistungsteils abschrauben.
☑ Die Schutzabdeckung ist demontiert. Die Anschlüsse am Leistungsteil sind nun erreichbar.
2. Die Kabel durch die geöffnete Seitenwand oberhalb der Schrankbodenbleche in den DC-
Schrank führen.
3. Die Kabel im Bodenbereich des Schaltschranks mit Kabelbindern bündeln.
A Anschlusslaschen Leistugsteil
