4. Die Leistungskabel Kabelbindern bündeln. Ansonsten können spitze oder scharfe Metallkanten
die Isolation des Kabels beschädigen.
☑ Die Leistungsverkabelung ist abgeschlossen.
5. Schutzabdeckung am Leistungsteil wieder montieren.
☑ Die Schutzabdeckung ist montiert.

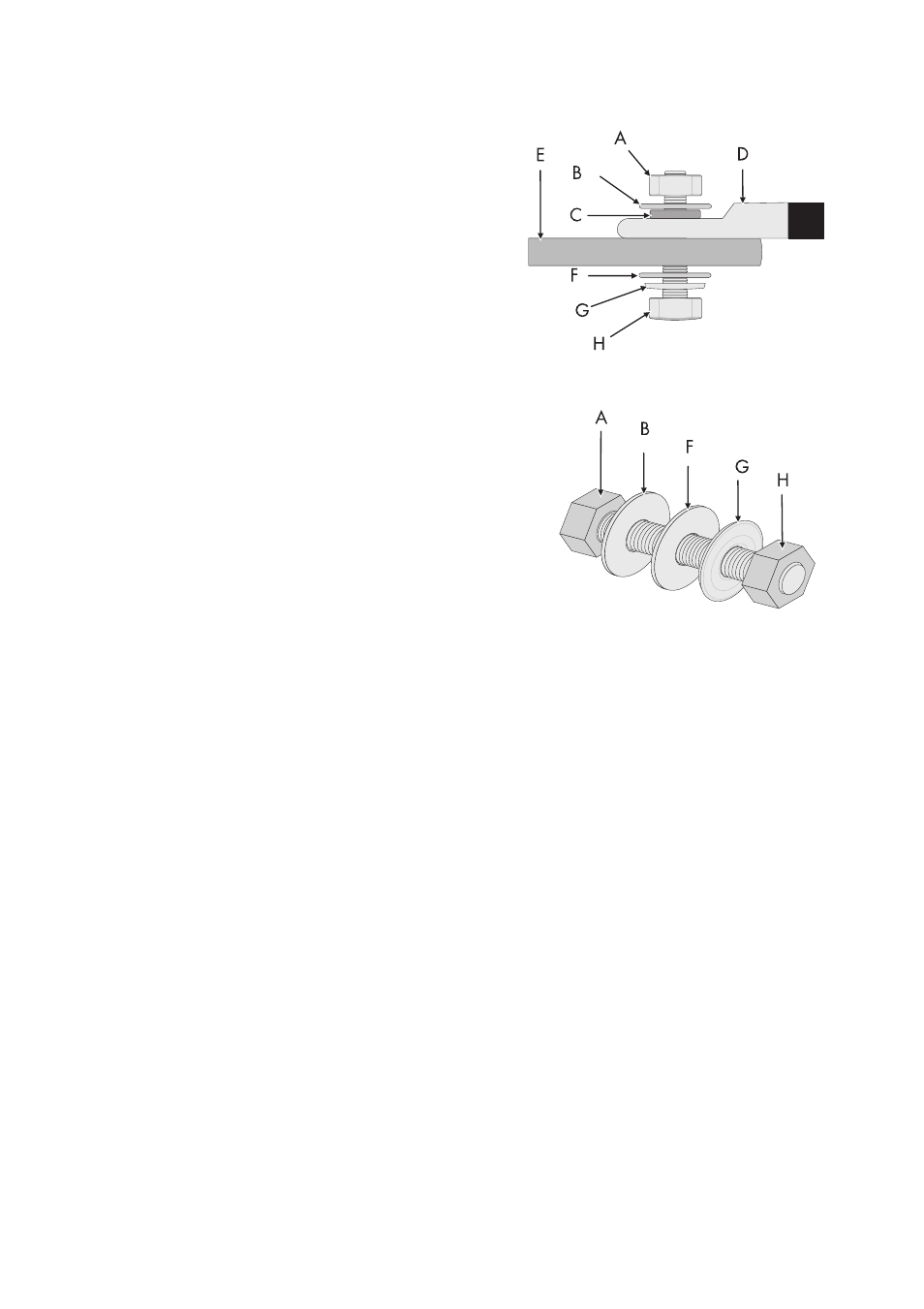

A Schraube
B Unterlegscheibe
C Kabelschuh Messleitung
D Kabelschuh Leistungskabel
E Anschlusszunge
F Unterlegscheibe
G Sperrkantring
H Mutter
