5.2.3 Sunny Central 200 / 250 mit Option „Schutz vor chemisch
aktiven Stoffen“
Die Leistungskabel verbinden die Leistungsteile im DC- / WR-Schrank mit den Sinusfiltern im AC-
Schrank. Beim Sunny Central 200 müssen 3, beim Sunny Central 250 müssen 6 Leistungskabel
angeschlossen werden.
Die Leistungskabel (U1, V1, W1) sind bereits am Sinusfilter angeschlossen und so abgelängt, dass
die Zuordnungen an den Leistungsteilen eindeutig sind.

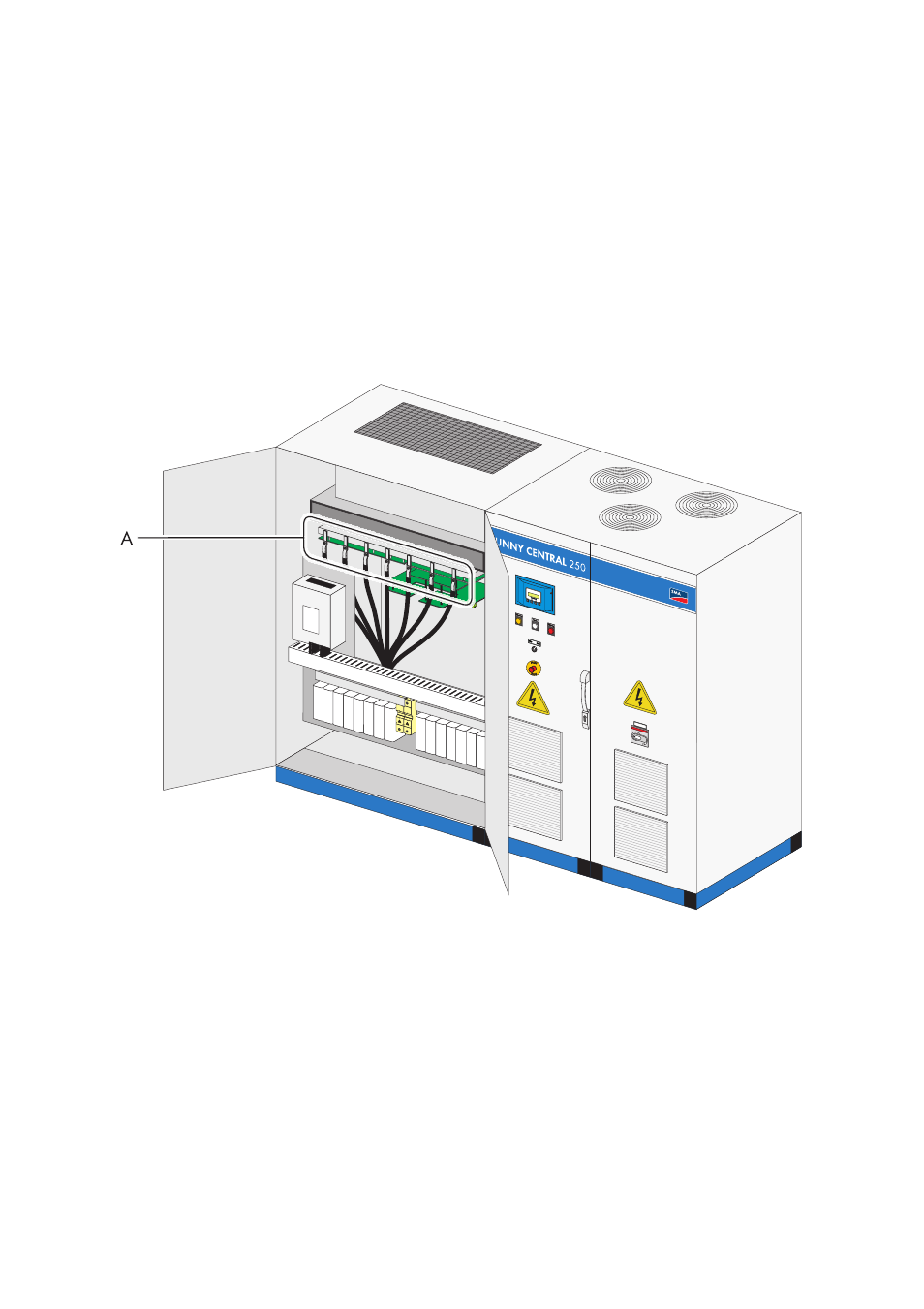

Die nachfolgende Grafik zeigt die Anschlusspunkte der Leistungskabel am Leistungsteil des Sunny
Central 250.
Vorgehen bei der Leistungsverkabelung:
1. Schutzabdeckung des Leistungsteils abschrauben.
☑ Die Schutzabdeckung ist demontiert. Die Anschlüsse am Leistungsteil sind nun erreichbar.
A
Anschlusslaschen Leistugsteil
