SMA Solar Technology AG Externe Anschlüsse
Installationsanleitung SC20_25_35-IDE094521 57

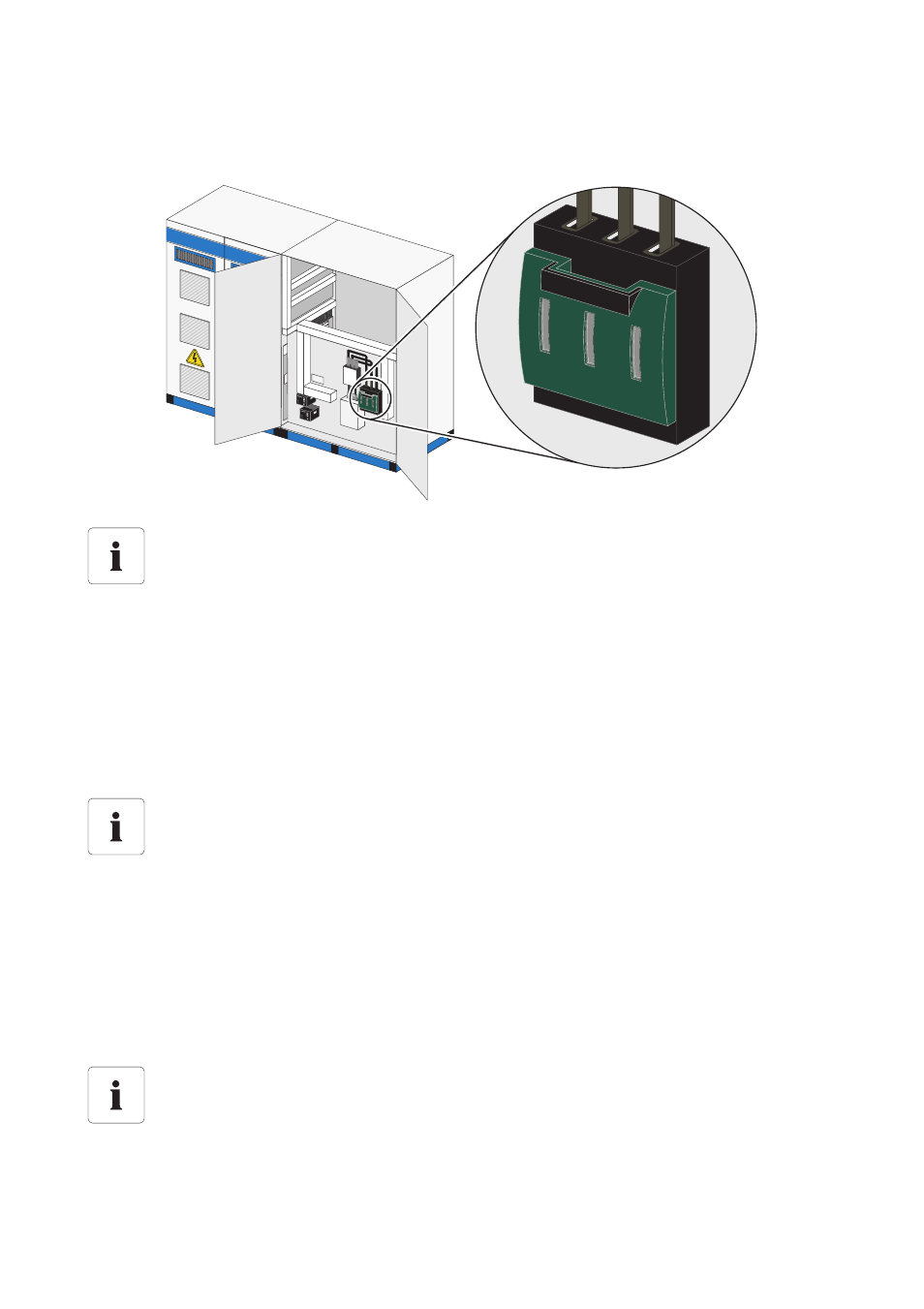

Die folgende Grafik zeigt beispielhaft die Anschlusspunkte für das AC-Netz des
Sunny Central 250HE.
1. Kabel durch die Bodenöffnung in den AC-Schrank führen.
2. Kabel mit Kabelschuhen versehen.
3. Kabel anschließen.
4. Zugentlastung der AC-Netzanschlussleitungen montieren.
Mit den mitgelieferten Kabelschellen die Zugentlastung an der Kabelabfangschiene befestigen.
☑ Die AC-Kabel sind angeschlossen.
6.3 Externe PE-Verbindung anschließen (nur Sunny Central 250HE)
Die Netzanschlussform des Sunny Central ist das IT-Netz. Um das Gehäuse des
Sunny Central 250HE zu erden, muss die PE-Schiene im AC-Schrank mit in den Potentialausgleich
einbezogen werden.
Position der AC-Netzanschlusspunkte
Die genaue Position der AC-Netzanschlusspunkte unterscheidet sich bauartbedingt.
Anhand der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der AC-Netzanschlusspunkte ermitteln.
Drehfeld beachten
An den Netzanschlusspunkten muss ein rechtes Drehfeld anliegen. Liegt kein rechtes
Drehfeld an, meldet der Sunny Central einen Fehler.
PE-Kabeldimensionierung
PE-Kabel mit einem Leitungsquerschnitt von mindestens 1 x 50 mm
2
verwenden.
