SMA Solar Technology AG
Externe Anschlüsse
Installationsanleitung
SC20_25_35-IDE094521
61
6.5.1 Sunny Central 200 / 250 / 250HE

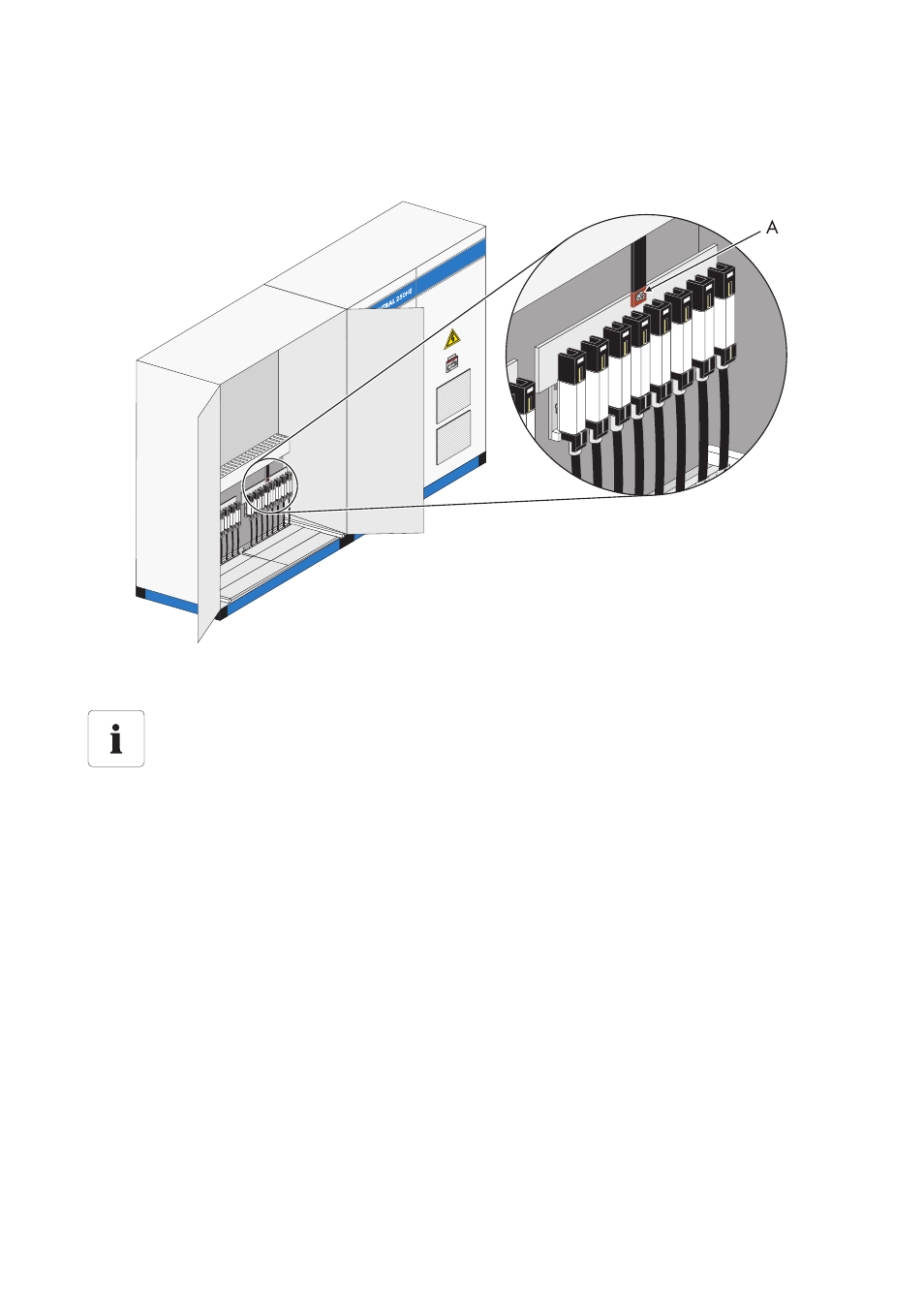

Die folgende Grafik zeigt beispielhaft die Anschlüsse der DC-Eingänge des Sunny Central 250.
1. Kabel durch die Bodenöffnung in den DC-Schrank führen.
2. Kabel mit Kabelschuhen versehen.
3. Kabel anschließen.
4. Zugentlastung der DC-Netzanschlussleitungen montieren.
Mit den mitgelieferten Kabelschellen die Zugentlastung an der Kabelabfangschiene befestigen.
☑ Die DC-Kabel sind angeschlossen.
A
Anschlusspunkt DC-Kabel
Position der DC-Eingänge
Die genaue Position der DC-Eingänge unterscheidet sich bauartbedingt. Anhand der
Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt sich die genaue
Lage der DC-Eingänge ermitteln.
