Externe Anschlüsse SMA Solar Technology AG
68 SC20_25_35-IDE094521 Installationsanleitung
6.9 Kommunikation anschließen
6.9.1 NET Schnittstelle
Die NET Schnittstelle dient der Kommunikation mit Sunny Data Control, PC, Modem oder der Sunny
WebBox. Die NET-Schnittstelle ist optionsabhängig, möglich ist eine Ethernet, ISDN oder analoge
Schnittstelle.

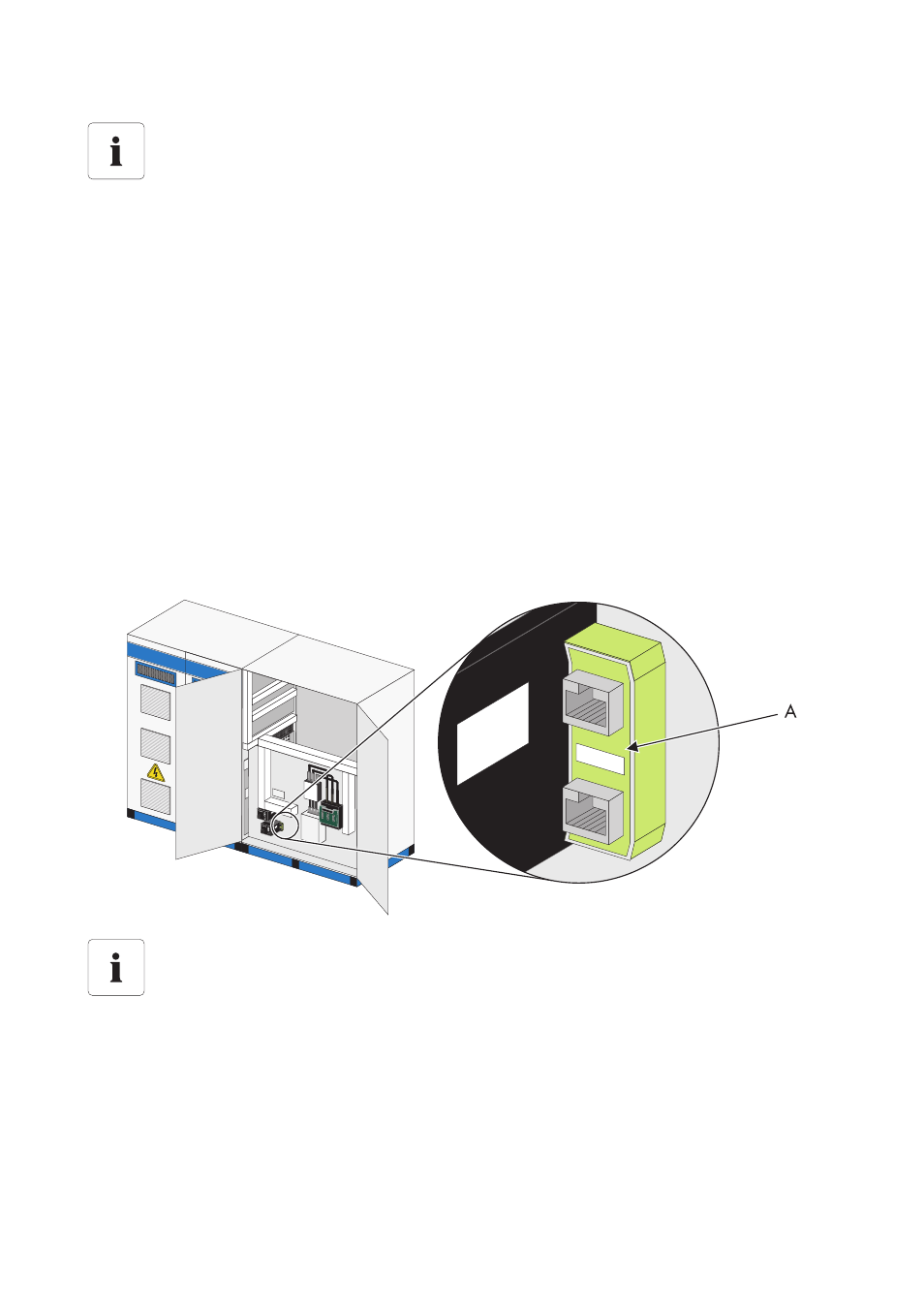

Die NET Schnittstelle befindet sich im AC-Schrank. Die folgende Grafik zeigt die Position der NET
Schnittstelle (A) im Sunny Central 250.
6.9.2 RS485 Datenleitung zur Kommunikation mit Sunny String-
Monitoren
Die Kommunikation zwischen dem Sunny Central Control und den optionalen Sunny String Monitoren
(DC-Verteiler mit integrierter Stringstrom Überwachung) erfolgt über eine RS485 Datenleitung, am
COM1 Port des Sunny Central Control. Die RS485 Datenleitung der Stringstromüberwachung des
Sunny String-Monitor wird an der HUB-Baugruppe im Sunny Central angeschlossen.
Fernwirkabschaltung
Für spezielle projektabhängige Anforderungen kann der Sunny Central mit einer
Fernwirkabschaltung in Kombination mit der Überwachung des Einschaltzustandes
ausgeführt werden. Mit Hilfe dieser Schaltmöglichkeit kann der Sunny Central von einem
Leitstand aus gesteuert werden, ohne den Schlüsselschalter am Sunny Central zu
betätigen.
Für den Anschluss der Fernwirkabschaltung ist zwingend der mitgelieferte Schaltplan zu
verwenden.
Position der NET Schnittstelle.
Anhand der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der NET Schnittstelle ermitteln.
