Externe Anschlüsse SMA Solar Technology AG
64 SC20_25_35-IDE094521 Installationsanleitung
6.6 Teamkabel anschließen (optional)
Die Leistungskabel verbinden in der Teamverschaltung den Teamchef mit dem Teamgerät. Die
notwendigen Kabel (Standardlänge 5 m) sind im Lieferumfang enthalten. Sollten die Kabellänge nicht
ausreichen, kann ein anderes Kabel verwendet werden. Dieses Kabel muss eine DC-
Spannungsfestigkeit von 1000 V aufweisen und für den erwartbaren DC-Teamstrom bei 100 %
Nennleistung ausgelegt sein. Die notwendigen Angaben zum DC-Teamstrom entnehmen Sie der
folgenden Tabelle.

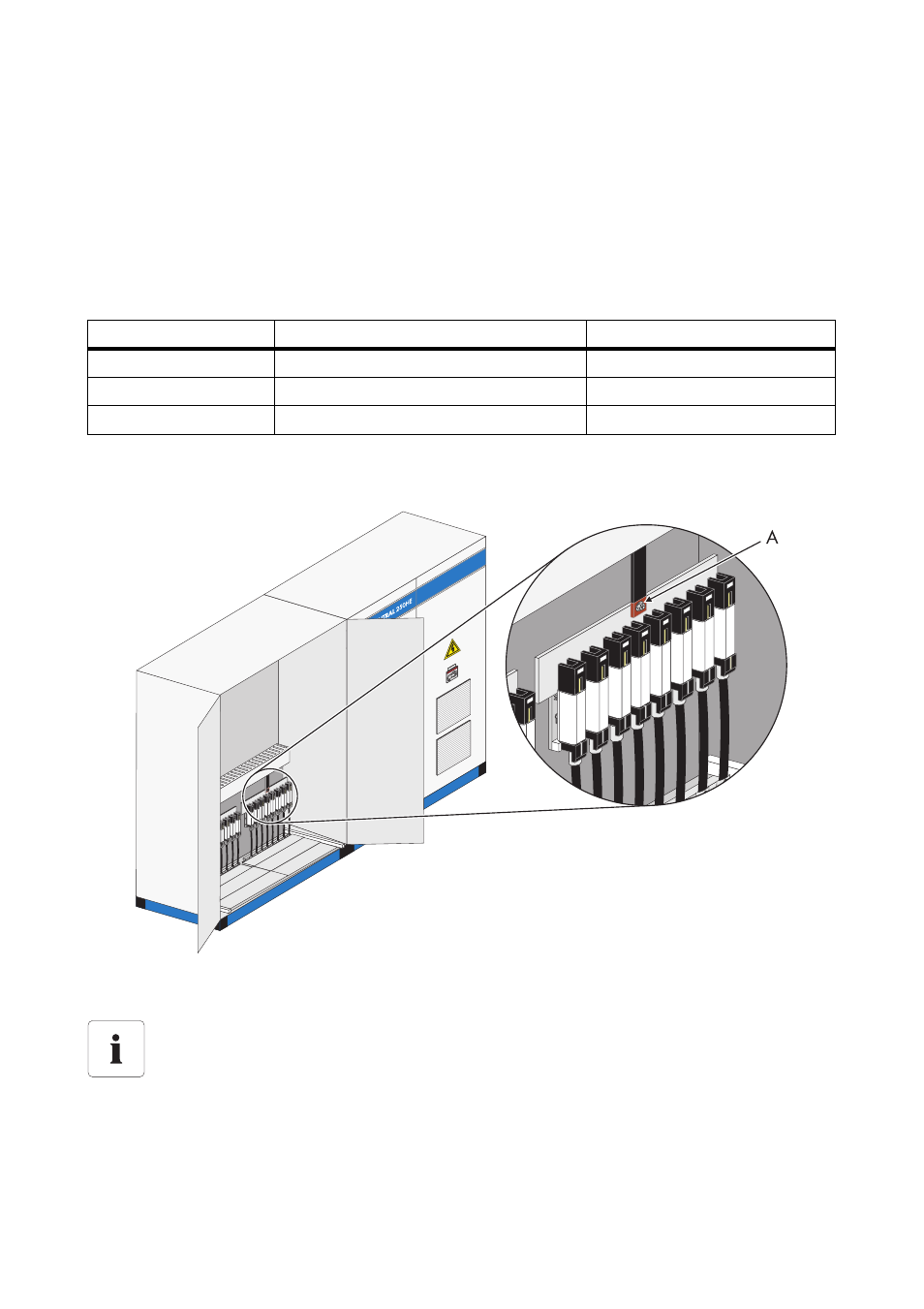

Die Anschlussklemmen für die Teamverschaltung befinden sich am DC-Schrank. Die nachfolgende
Grafik zeigt die Position der Anschlussklemmen beim Sunny Central 250.
1. Kabel durch die Bodenöffnung in den DC-Schrank führen.
2. Kabel mit Kabelschuhen versehen.
Sunny Central maximaler DC-Strom Eingang maximaler DC-Teamstrom
Sunny Central 200 472 A 236 A
Sunny Central 250 591 A 296 A
Sunny Central 350 800 A 400 A
A Anschlusspunkt Teamkabel
Position der Anschlussklemmen für die Teamverschaltung.
Die genaue Position der Anschlussklemmen für die Teamverschaltung unterscheidet sich
bauartbedingt. Anhand der Betriebsmittelkennzeichung (BMK) und des mitgelieferten
Schaltplans lässt sich die genaue Lage der Anschlussklemmen ermitteln.
