SMA Solar Technology AG Interne elektrische Verbindungen
Installationsanleitung SC20_25_35-IDE094521 35
5.2.2 Sunny Central 350
Die Leistungskabel verbinden den Sinusfilter im DC- / WR-Schrank mit dem Transformator im AC-
Schrank.
Die Leistungskabel (U1, V1, W1) sind bereits am Sinusfilter angeschlossen und so abgelängt, dass
die Zuordnungen am Transformator eindeutig sind.

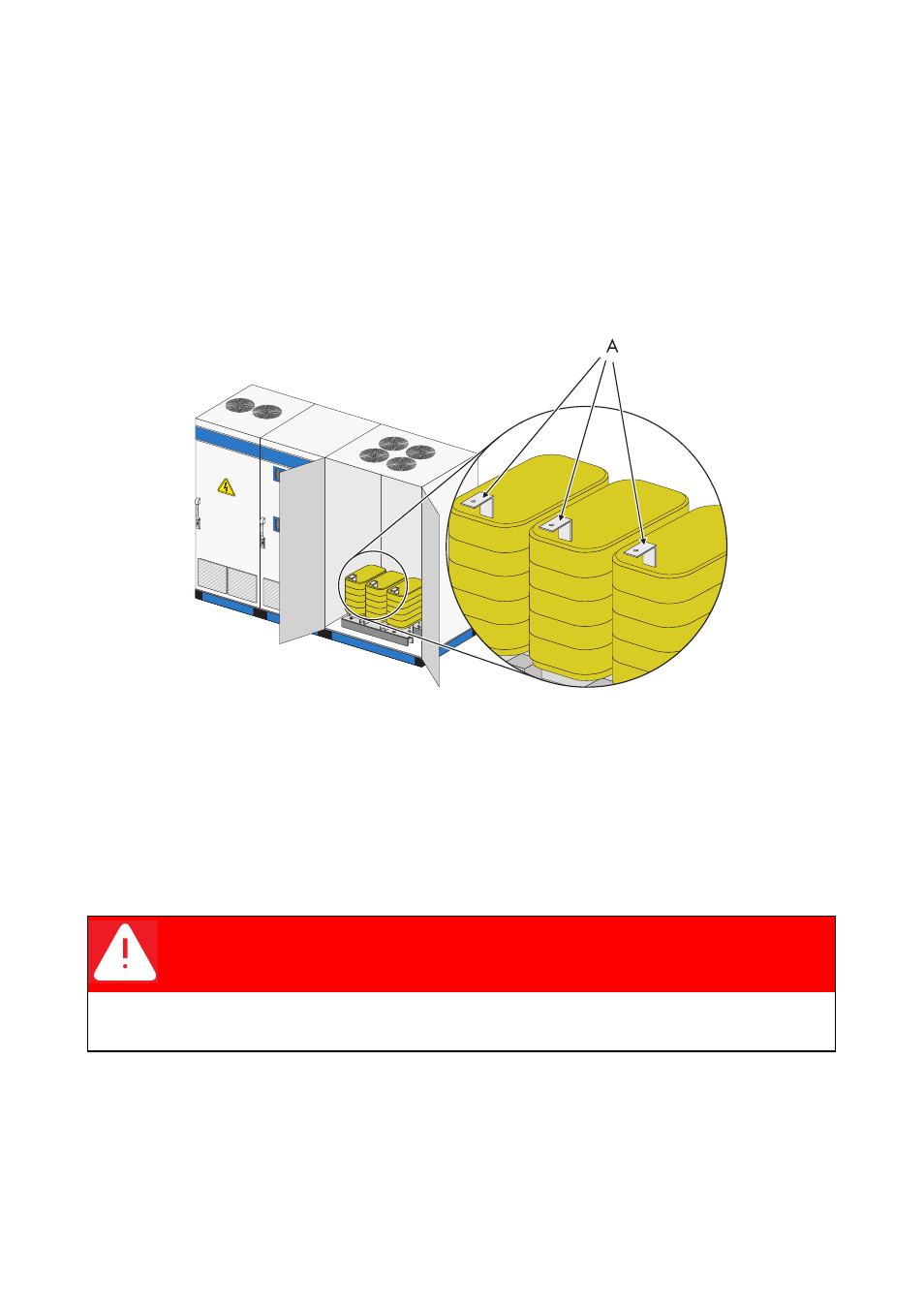

Die nachfolgende Grafik zeigt die Anschlusspunkte der Leistungskabel am Transformator des Sunny
Central 350.
Vorgehen bei der Leistungsverkabelung:
1. Die Kabel durch die geöffnete Seitenwand oberhalb der Schrankbodenbleche in den DC-
Schrank führen.
2. Die Kabel im Bodenbereich des Schaltschranks mit Kabelbindern bündeln.
3. Die Leistungskabel anschließen. Beim Anziehen der Mutter, die Schraube gegenhalten.
A Anschlusslaschen Sinusfilter
GEFAHR!
Brandgefahr.
Bei fehlerhaftem Anschluss der Leistungsteile kann ein Brand entstehen.
• Reihenfolge beim Anschließen der Leistungsteile einhalten.
