5.7 Isolationsüberwachung anschließen (optional)
Die 2-adrige Anschlussleitung der Isolationsüberwachung befindet sich im Übergabekabelkanal. Sie
verbinden den DC-Schrank mit der Isolationsüberwachung. Die Isolationsüberwachung befindet sich
im DC-Schrank.

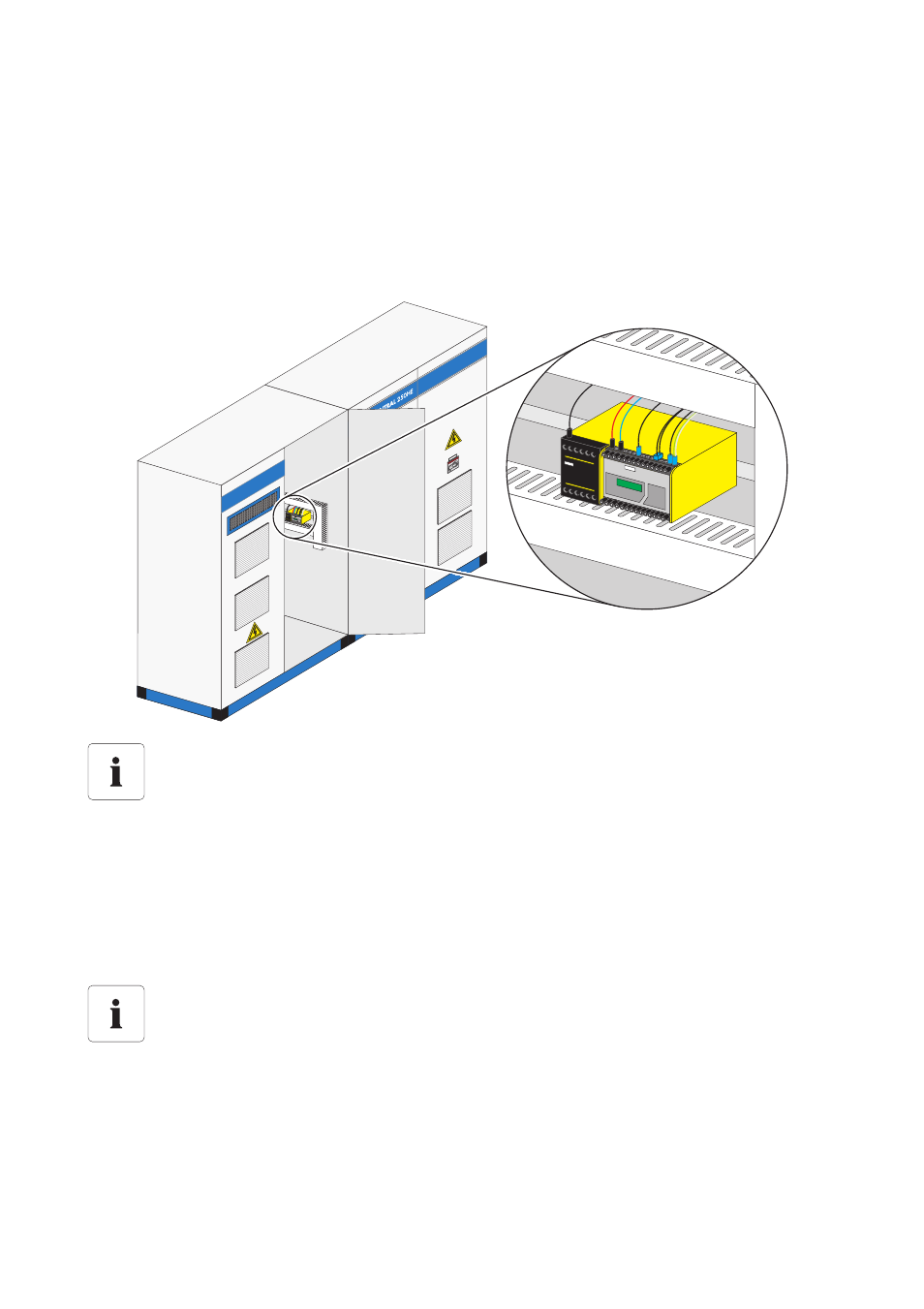

Die folgende Grafik zeigt beispielhaft die Position der Isolationsüberwachung des Sunny
Central 250.
1. Isolationsüberwachung anschließen.
☑ Die Isolationsüberwachung ist angeschlossen.
5.8 Internen Temperatursensor einbauen
Der interne Temperatursensor erfasst die Temperatur im Schaltschrank. Er befindet sich im
Übergabekabelkanal. Der interne Temperatursensor wird an der Schaltschrankinnenseite montiert.
Am gekennzeichneten Montageort ist eine entsprechende Hutschiene vormontiert.
Position der Isolationsüberwachung.
Die genaue Position der Isolationsüberwachung unterscheidet sich bauartbedingt. Anhand
der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt sich die
genaue Lage der Isolationsüberwachung ermitteln.
Temperatursensor im Sunny Central 350
Im Sunny Central 350 ist der Temperatursensor bereits werkseitig vorinstalliert. Fahren Sie
mit Kapitel 5.9 „Sunny Central in der Teamverschaltung (optional)“ (Seite 47) fort.
