Seite 67
SMA Solar Technology AG
Externe Anschlüsse
Installationsanleitung
SC20_25_35-IDE094521
67

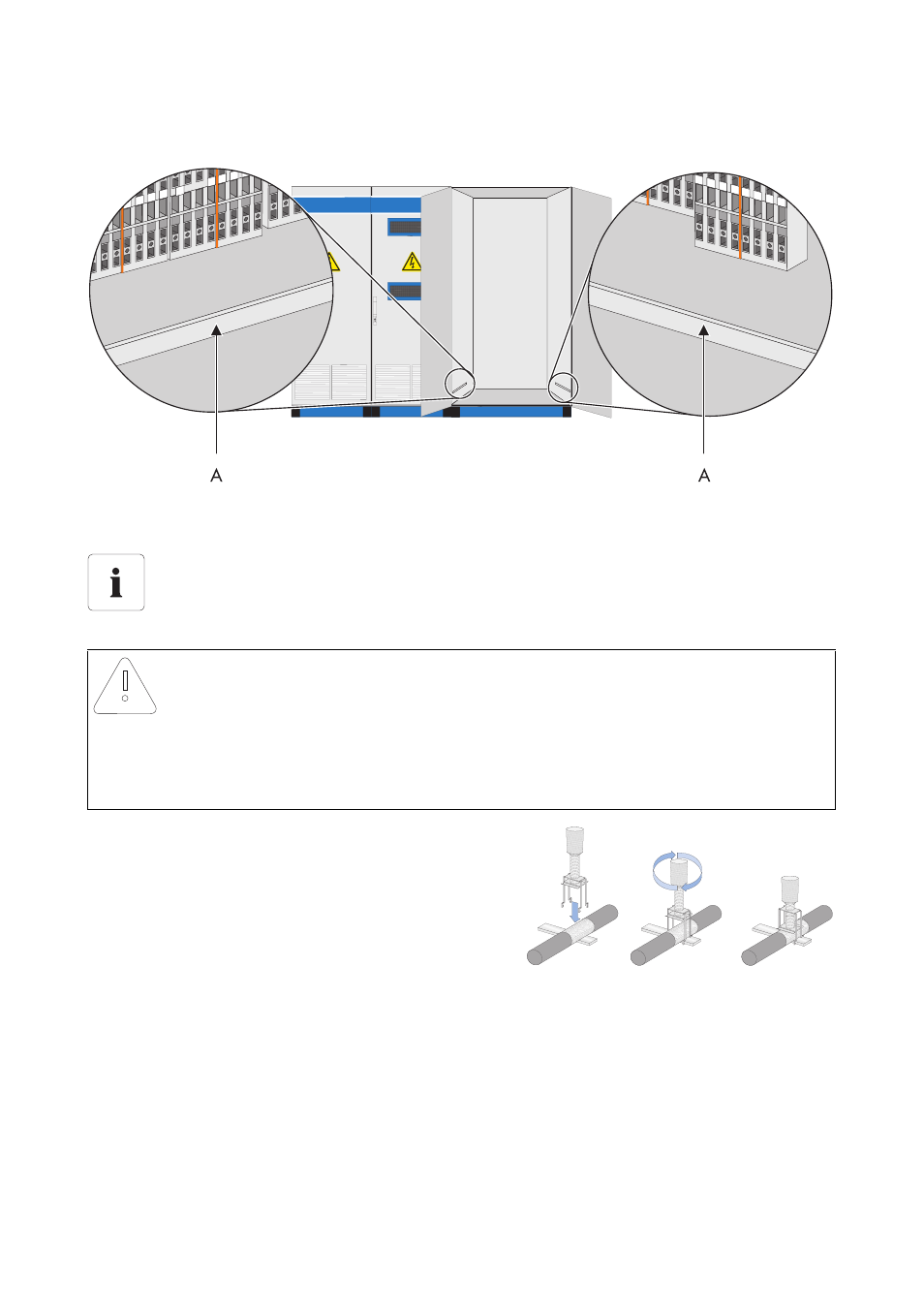

Die folgende Grafik zeigt die Position der Anschlussklemmen beim Sunny Central 350.
1. Leitungsisolation entfernen.
2. Schirmklemmbügel aufsetzen.
☑ Schirmklemmbügel rastet ein.
3. Schirmklemmbügel handfest anziehen. Ein
Anziehen mit dem Schraubendreher ist nicht
notwendig.
6.8 Fernwirkabschaltung
Parallel zum Schlüsselschalter kann eine weitere Abschaltvorrichtung eingesetzt werden. Diese wird
an den Klemmen im Sunny Central angelegt. Hierfür muss eine 230 V Versorgungsspannung mit der
internen Klemme verbunden werden.
A
Anschlusspunkt Schirmkontaktschiene
Position der Anschlussklemmen für Signal- und Busleitungen.
Anhand der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der Anschlussklemmen für Signal- und Busleitungen ermitteln.
ACHTUNG!
Beschädigung der Schirmklemmbügel.
• Die Schirmklemmbügel nur handfest anziehen.
• Das Anziehen der Schirmklemmbügel mit dem Schraubendreher kann die Isolierung
beschädigen.
