Interne elektrische Verbindungen SMA Solar Technology AG
44 SC20_25_35-IDE094521 Installationsanleitung
5.5 Sunny Central Control am Leistungsteil anschließen
Die Datenleitungen verbinden den Sunny Central Control mit der Betriebsführungsplatine am
Leistungsteil. Die Datenleitung ist mit einem 4-poligen Steckkontakt versehen.

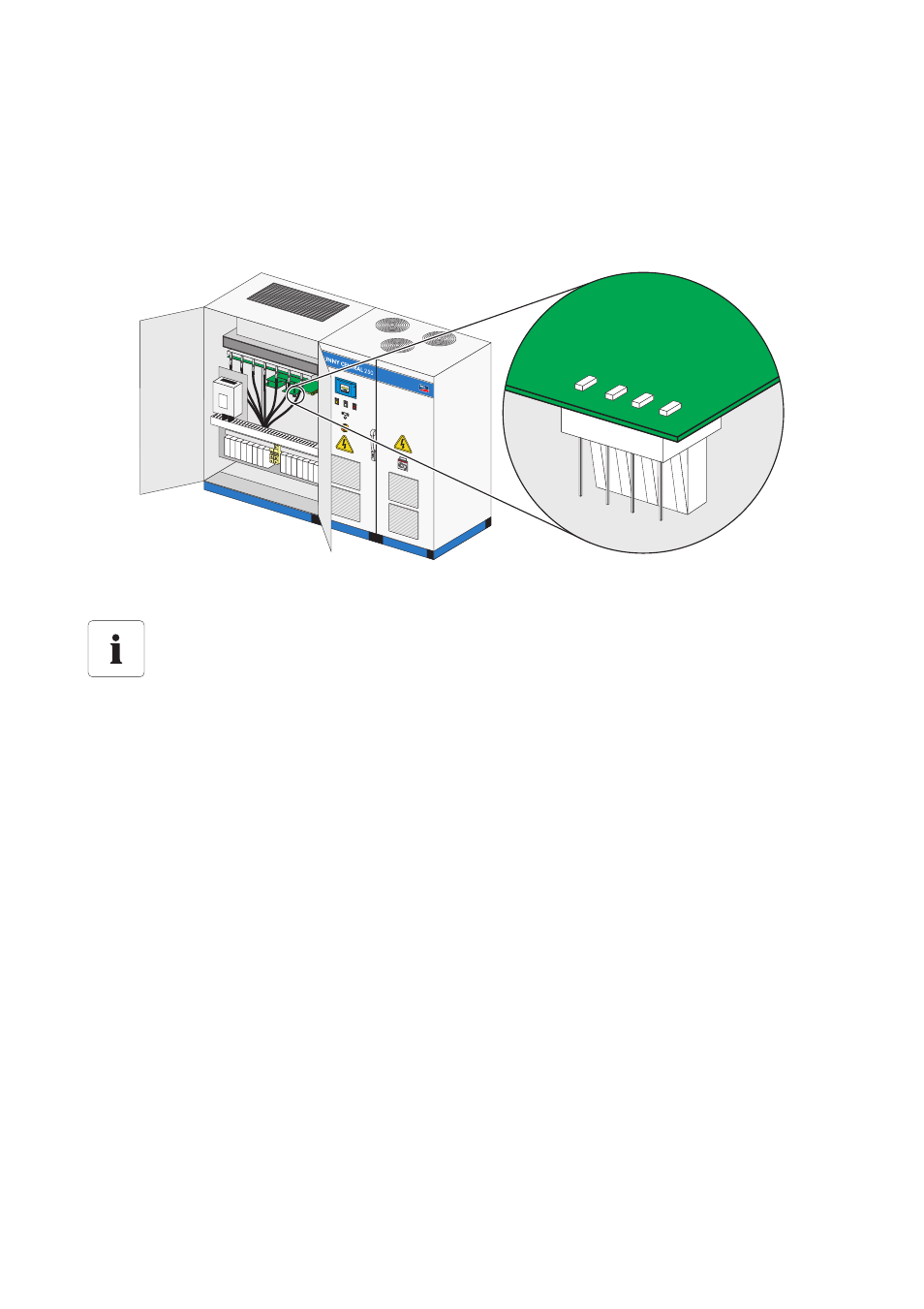

Die folgende Grafik zeigt beispielhaft den Steckkontakt an der Betriebsführungsplatine des Sunny
Central 250.
1. Die Datenleitung vom Sunny Central Control an die Betriebsführungsplatine am Leistungsteil
anschließen.
☑ Die Datenleitung ist angeschlossen.
A Steckkontakt Betriebsführungsplatine
Datenleitung verlegen
Um eine störungsfreie Signalübertragung der Datenleitung zu gewährleisten, die
Datenleitung nicht parallel zu den Leistungskabeln oder im Kabelkanal verlegen. Die
Datenleitung stattdessen frei im Schaltschrank verlegen.
