Externe Anschlüsse SMA Solar Technology AG
54 SC20_25_35-IDE094521 Installationsanleitung
6.2 AC-Netz anschließen
6.2.1 AC-Kabel an Sunny Central 200 / 250 anschließen
Die AC-Netzanschlusspunkte befinden sich unten links im AC-Schrank.

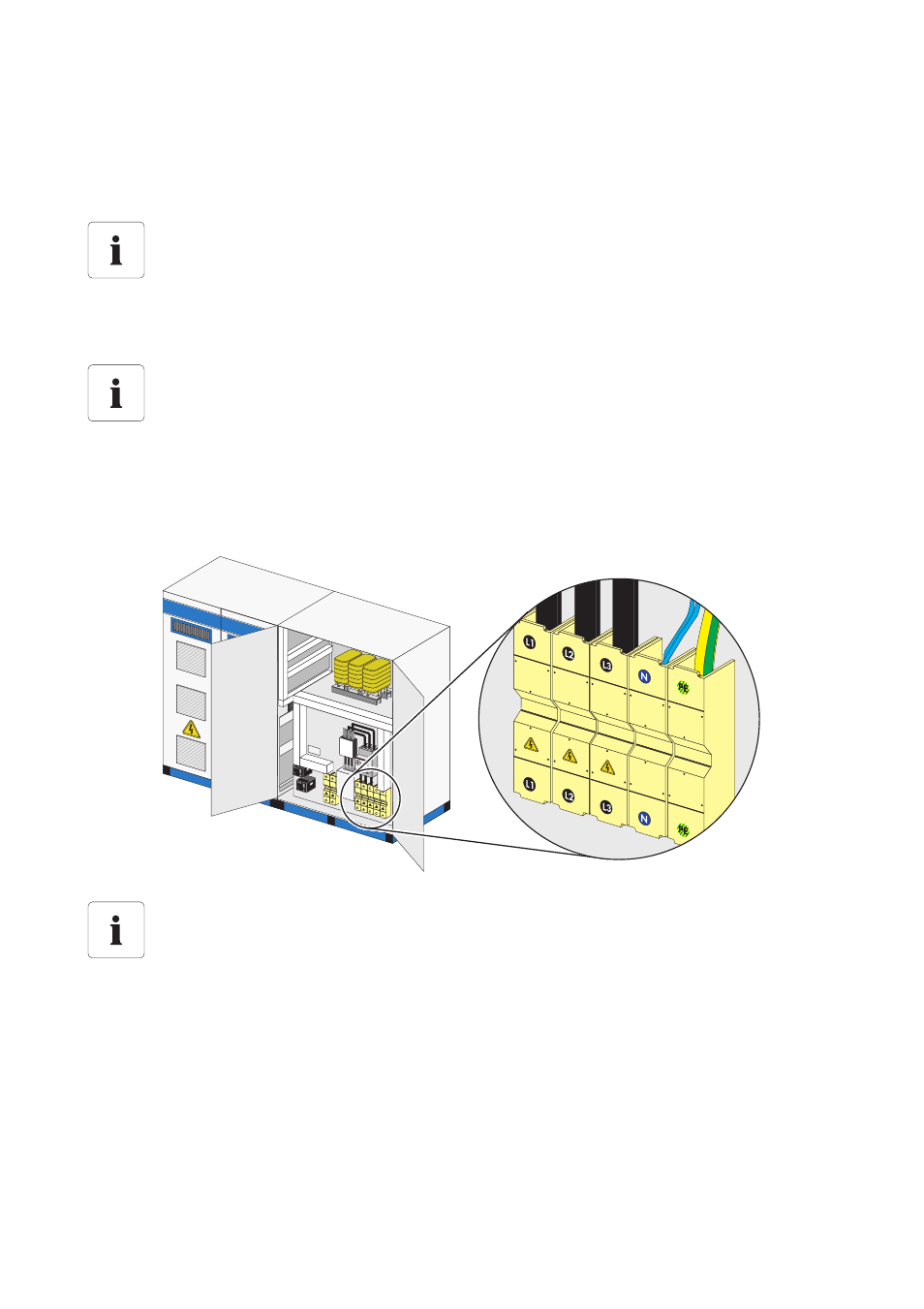

Die folgende Grafik zeigt beispielhaft die Anschlusspunkte für das AC-Netz des Sunny Central 250.
1. Kabel durch die Bodenöffnung in den AC-Schrank führen.
2. Kabel mit Kabelschuhen versehen.
3. Kabel anschließen.
4. Zugentlastung der AC-Netzanschlussleitungen montieren.
Mit den mitgelieferten Kabelschellen die Zugentlastung an der Kabelabfangschiene befestigen.
Netzform
Sunny Centrals sind für einen TN-C Netzanschluss konfiguriert. Ein Anschluss an ein TN-S
oder TT-Netz ist möglich. Dazu die Brücke zwischen N und PE am Netzanschluss entfernen.
Ein IT-Netz kann projektspezifisch realisiert werden. Wenden Sie sich an die Sunny Central
Service-Line.
Sicherungseinsätze
Die Netzanschlussleitung mit dem auf dem Typenschild angegebenen Nennstrom
absichern. Weicht der Nennstrom der Sicherungseinsätze vom Nennstrom ab,
Sicherungseinsatz mit dem nächst größeren Nennstrom wählen.
Position der AC-Netzanschlusspunkte
Die genaue Position der AC-Netzanschlusspunkte unterscheidet sich bauartbedingt.
Anhand der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der AC-Netzanschlusspunkte ermitteln.
