SMA Solar Technology AG

Interne elektrische Verbindungen

Installationsanleitung

SC20_25_35-IDE094521

47

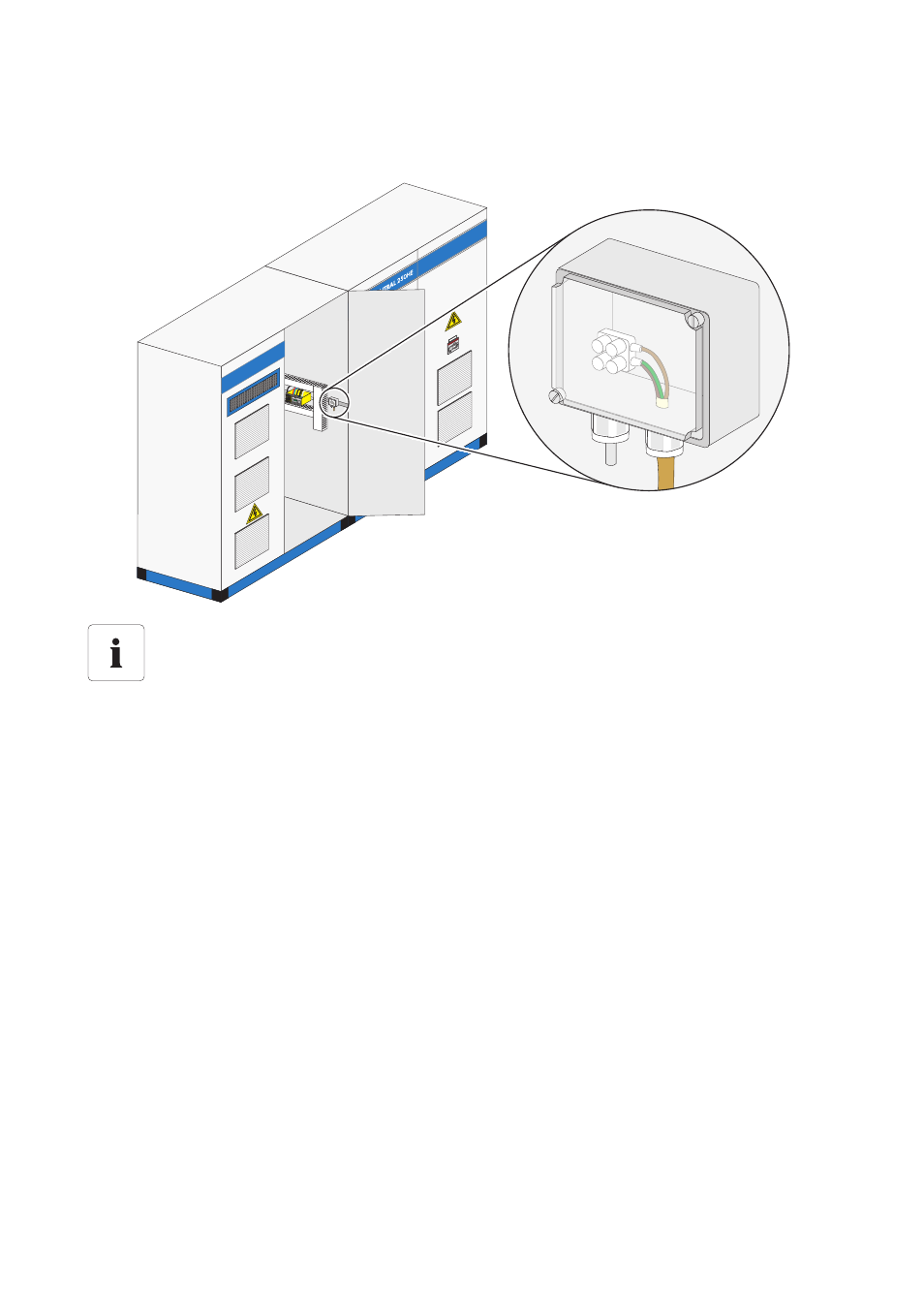

Die folgende Grafik zeigt beispielhaft die Position des internen Temperatursensors des Sunny
Central 250.

1. Temperatursensors in die Hutschiene einrasten.

☑ Der Temperatursensor ist eingebaut.

5.9 Sunny Central in der Teamverschaltung (optional)

Optional können 2 Sunny Centrals zusammengeschaltet werden. Wird die Teamverschaltung
eingesetzt, muss die interne Teamverkabelung der beiden Schaltschrankeinheiten angeschlossen
werden.

Position des internen Temperatursensors.
Die genaue Position des internen Temperatursensors unterscheidet sich bauartbedingt.
Anhand der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage des internen Temperatursensors ermitteln.
