SMA Solar Technology AG Interne elektrische Verbindungen
Installationsanleitung SC20_25_35-IDE094521 45
5.6 Interne Steuerleitungen anschließen
Die internen Steuerleitungen X8 und X9 befinden sich im Übergabekabelkanal des WR-Schranks. Sie
verbinden den AC-Schrank mit der Steuerungsplatine. Die Steuerplatine befindet sich am Leistungsteil.

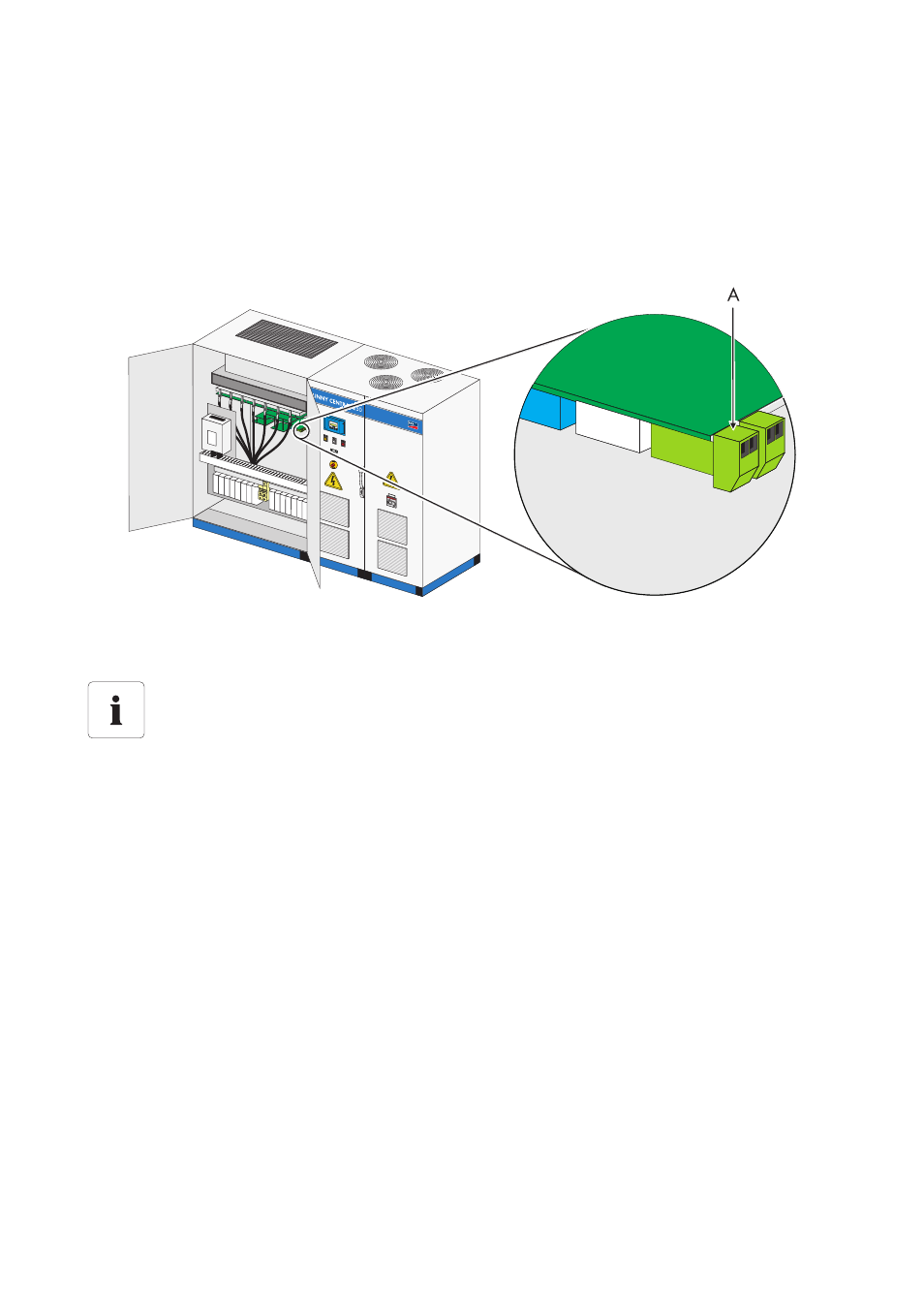

Die folgende Grafik zeigt beispielhaft den Steckkontakt an der Steuerungsplatine des Sunny
Central 250.
1. Die Steuerleitungen X8 und X9 an der Steuerungsplatine anschließen.
☑ Die Steuerleitungen sind angeschlossen.
A Steckkontakt für interne Steuerleitungen X8 und X9
Position der Anschlussklemmen der Steuerleitungen.
Die genaue Position des Steckkontakts unterscheidet sich bauartbedingt. Anhand der
Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt sich die genaue
Lage der Anschlussklemmen ermitteln.
