Interne elektrische Verbindungen SMA Solar Technology AG
42 SC20_25_35-IDE094521 Installationsanleitung
5.3.2 Sunny Central 200 / 250 mit Option „Schutz vor chemisch
aktiven Stoffen“
Die PE-Schienen für die einzelnen Schaltschränke befinden sich unten in den Seitenteilen. Die

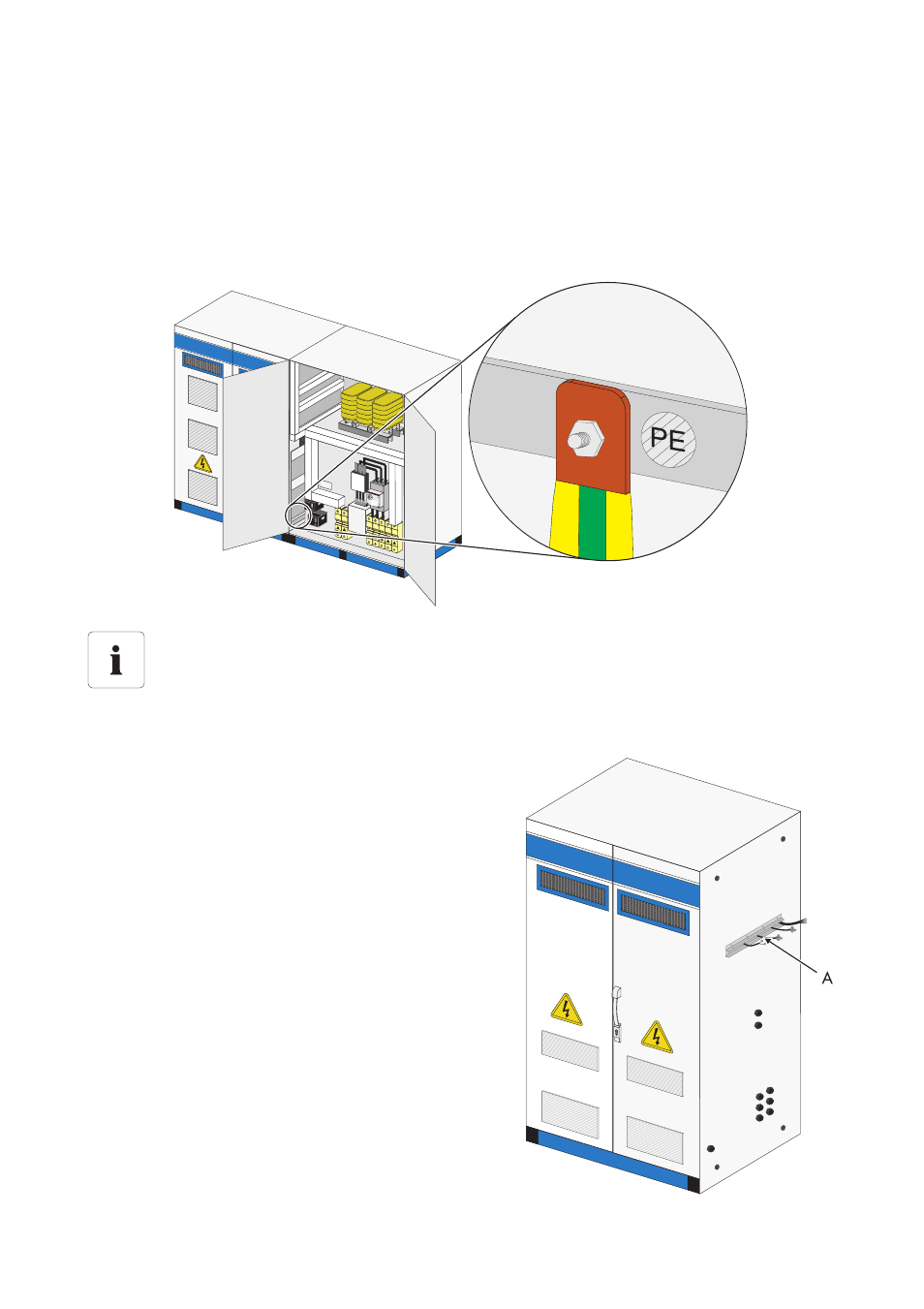

benötigten Kabel sind im Lieferumfang enthalten. Die folgende Grafik zeigt den Anschlusspunkt der
PE-Verbindung des Sunny Central 250.
1. PE-Kabel durch die Kabelverschraubung (A)
führen.
Position der PE-Schiene
Die genaue Position der PE-Schiene unterscheidet sich bauartbedingt. Anhand der
Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt sich die genaue
Lage der PE-Schiene ermitteln.
