Interne elektrische Verbindungen SMA Solar Technology AG
40 SC20_25_35-IDE094521 Installationsanleitung
6. Kabelverschraubungen B und C festziehen (Siehe Abbildung Seite 38).
7. Die Leistungskabel Kabelbindern bündeln. Ansonsten können spitze oder scharfe Metallkanten
die Isolation des Kabels beschädigen.
☑ Die Leistungsverkabelung ist abgeschlossen.
8. Schutzabdeckung am Leistungsteil wieder montieren.
☑ Die Schutzabdeckung ist montiert.
GEFAHR!
Brandgefahr.
Bei fehlerhaftem Anschluss der Leistungsteile kann ein Brand entstehen.
• Reihenfolge beim Anschließen der Leistungsteile einhalten.

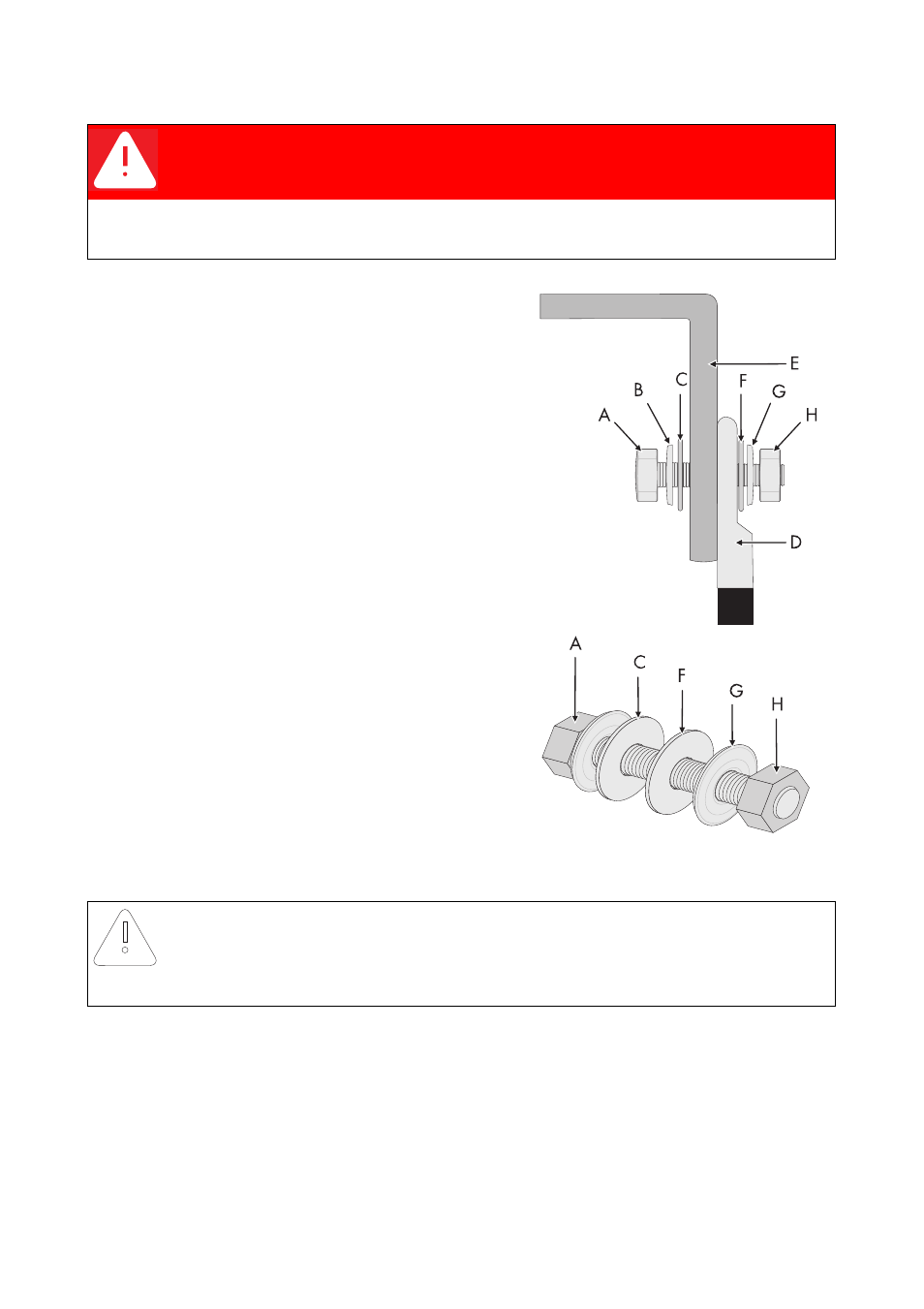

A Schraube
B Sperrkantring
C Unterlegscheibe
D Anschlusszunge
E Kabelschuh Leistungskabel
F Unterlegscheibe
G Sperrkantring
H Mutter
Achtung!
Luftdurchlässige Kabelverschraubungen führen zur Korrosion im Sunny Central.
• Kabelverschraubung ausreichend fest anziehen.
