SMA Solar Technology AG Interne elektrische Verbindungen
Installationsanleitung SC20_25_35-IDE094521 41
5.3 PE-Verbindung anschließen
5.3.1 Sunny Central 200 / 250 / 250HE und 350
Die PE-Schienen der beiden Schaltschränke müssen miteinander verbunden werden. Sie befinden sich
im unteren Bereich an den Seitenwänden. Die benötigten Kabel sind im Lieferumfang enthalten. Die

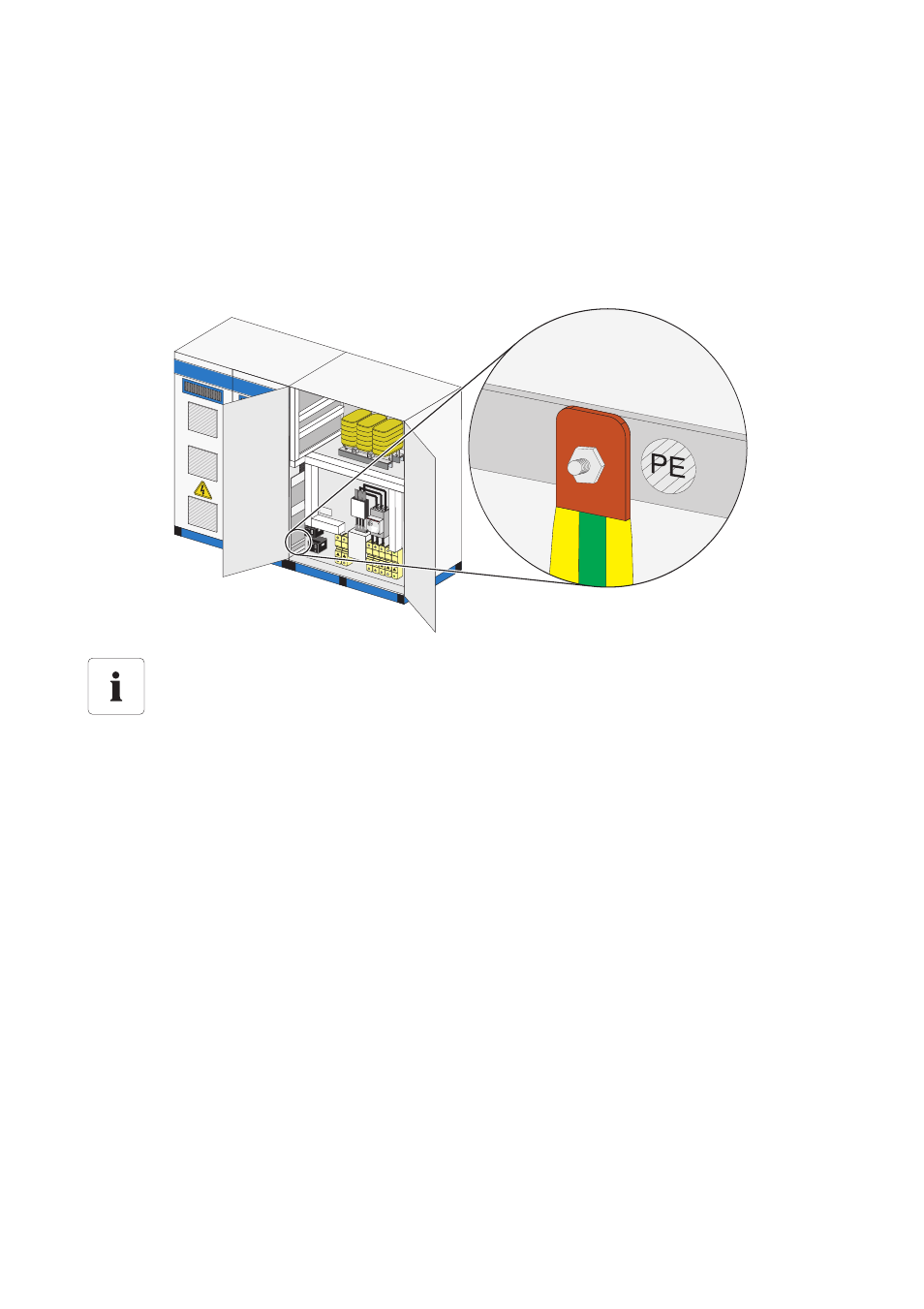

folgende Grafik zeigt beispielhaft den Anschlusspunkt der PE-Verbindung des Sunny Central 250.
1. PE-Kabel an den gekennzeichneten PE-Schienen anschließen.
2. Korrekten und festen Sitz der PE-Verbindung prüfen.
☑ Das PE-Kabel ist angeschlossen.
Position der PE-Schiene
Die genaue Position der PE-Schiene unterscheidet sich bauartbedingt. Anhand der
Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt sich die genaue
Lage der PE-Schiene ermitteln.
