☑ Die AC-Kabel sind angeschlossen.
6.2.2 AC-Kabel an Sunny Central 350 anschließen
Die AC-Netzanschlusspunkte befinden sich im oberen Bereich des AC-Schranks.

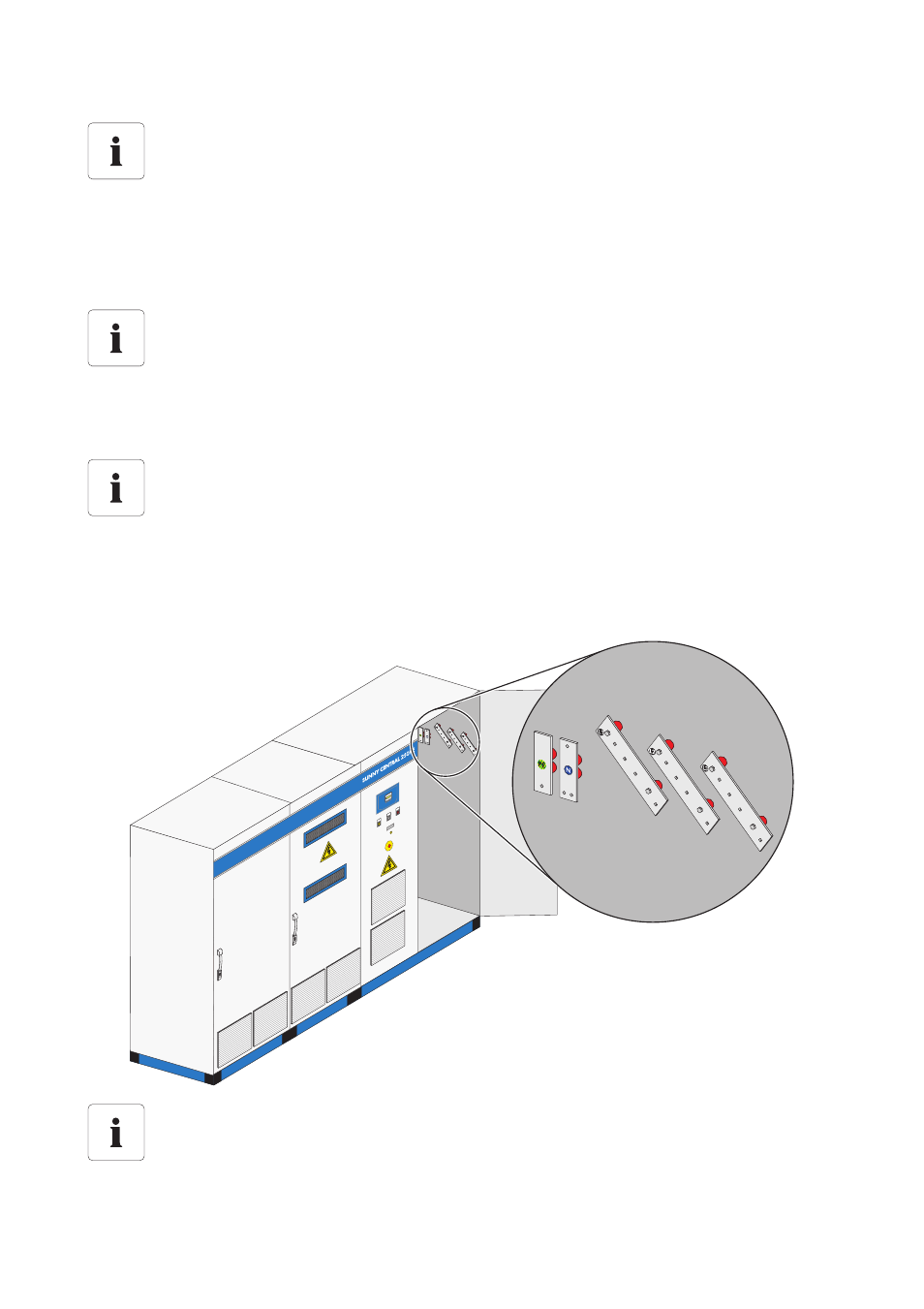

Die folgende Grafik zeigt beispielhaft die Anschlusspunkte für das AC-Netz des Sunny Central 350.
Drehfeld beachten
An den Netzanschlusspunkten muss ein rechtes Drehfeld anliegen. Liegt kein rechtes
Drehfeld an, gibt der Sunny Central eine Fehlermeldung aus.
Netzform
Sunny Centrals sind für einen TN-C Netzanschluss konfiguriert. Ein Anschluss an ein TN-S
oder TT-Netz ist möglich. Dazu die Brücke zwischen N und PE am Netzanschluss entfernen.
Ein IT-Netz kann projektspezifisch realisiert werden. Wenden Sie sich an die Sunny Central
Service-Line.
Sicherungseinsätze
Die Netzanschlussleitung mit dem auf dem Typenschild angegebenen Nennstrom
absichern. Weicht der Nennstrom der Sicherungseinsätze vom Nennstrom ab,
Sicherungseinsatz mit dem nächst größeren Nennstrom wählen.
Position der AC-Netzanschlusspunkte
Die genaue Position der AC-Netzanschlusspunkte unterscheidet sich bauartbedingt.
Anhand der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der AC-Netzanschlusspunkte ermitteln.
