Interne elektrische Verbindungen
SMA Solar Technology AG
48
SC20_25_35-IDE094521
Installationsanleitung
5.9.1 Teamkabel an Sunny Central 200 / 250 / 250HE
anschließen
Die Teamverkabelung muss beim Teamchef und Teamgerät vorgenommen werden.
Im AC-Schrank ist die Teamverkabelung bereits vorinstalliert. Die Teamkabel befinden sich im AC-
Schrank. Anschlussklemmen der Teamverkabelung befinden sich im DC-Schrank.

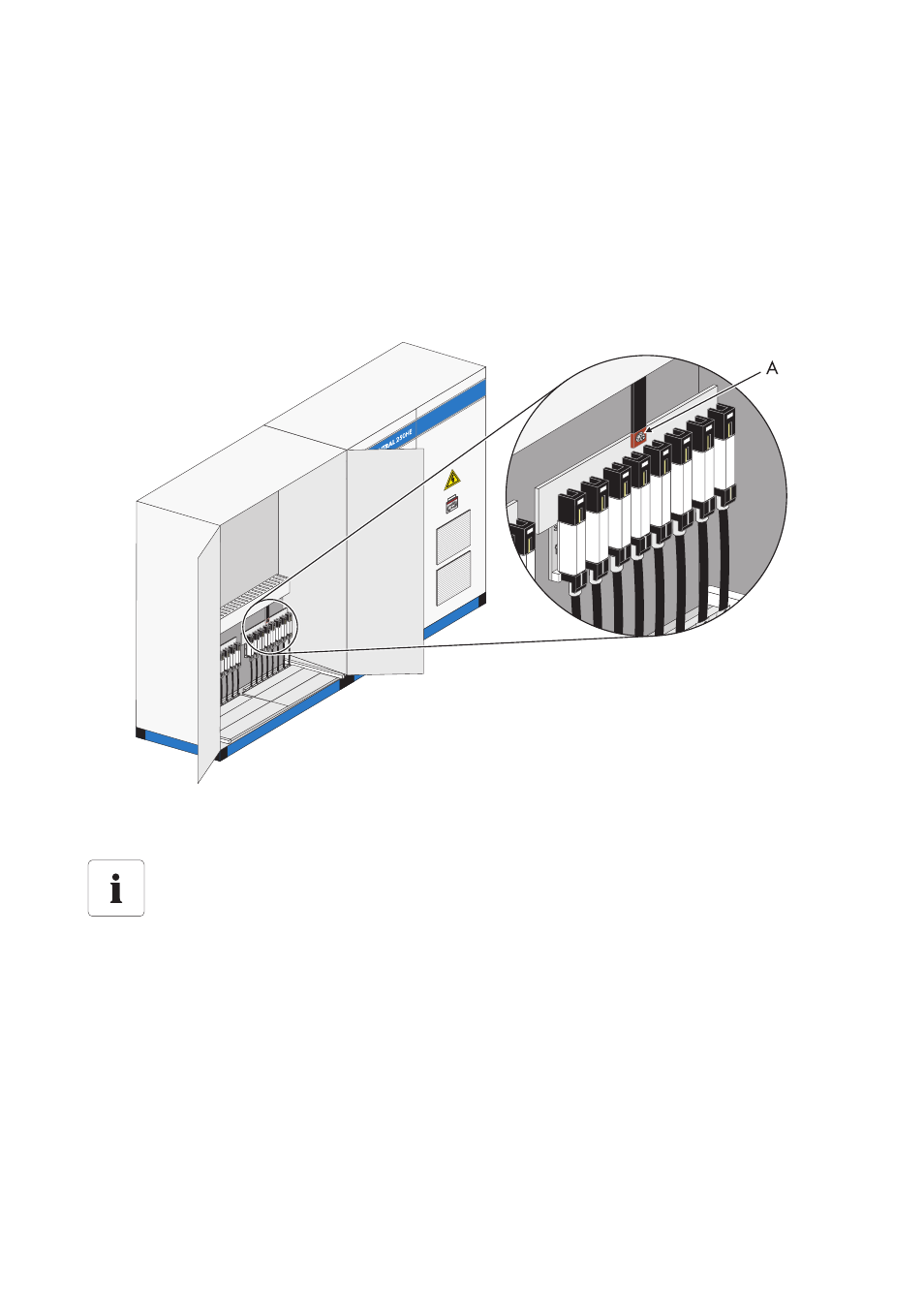

Die folgende Grafik zeigt die Position der Anschlussklemmen der Teamverkabelung des Sunny
Central 250.
1. Teamkabel (L+) an L+ der Sammelschiene anschließen.
2. Teamkabel (L–) an L– der Sammelschiene anschließen.
☑ Die Teamkabel sind angeschlossen.
A
Anschlusspunkt Teamkabel
Position der Anschlussklemmen der Teamverkabelung
Anhand der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der Anschlussklemmen der Teamverkabelung ermitteln.
