Interne elektrische Verbindungen SMA Solar Technology AG
34 SC20_25_35-IDE094521 Installationsanleitung
4. Das linke Leistungsteil zuerst anschließen. Beim Anziehen der Mutter, die Schraube
gegenhalten.
5. Die Leistungskabel mit Kabelbindern bündeln. Ansonsten können spitze oder scharfe
Metallkanten die Isolation des Kabels beschädigen.
☑ Die Leistungsverkabelung ist abgeschlossen.
6. Schutzabdeckung am Leistungsteil wieder montieren.
☑ Die Schutzabdeckung ist montiert.
GEFAHR!
Brandgefahr.
Bei fehlerhaftem Anschluss der Leistungsteile kann ein Brand entstehen.
• Reihenfolge beim Anschließen der Leistungsteile einhalten.

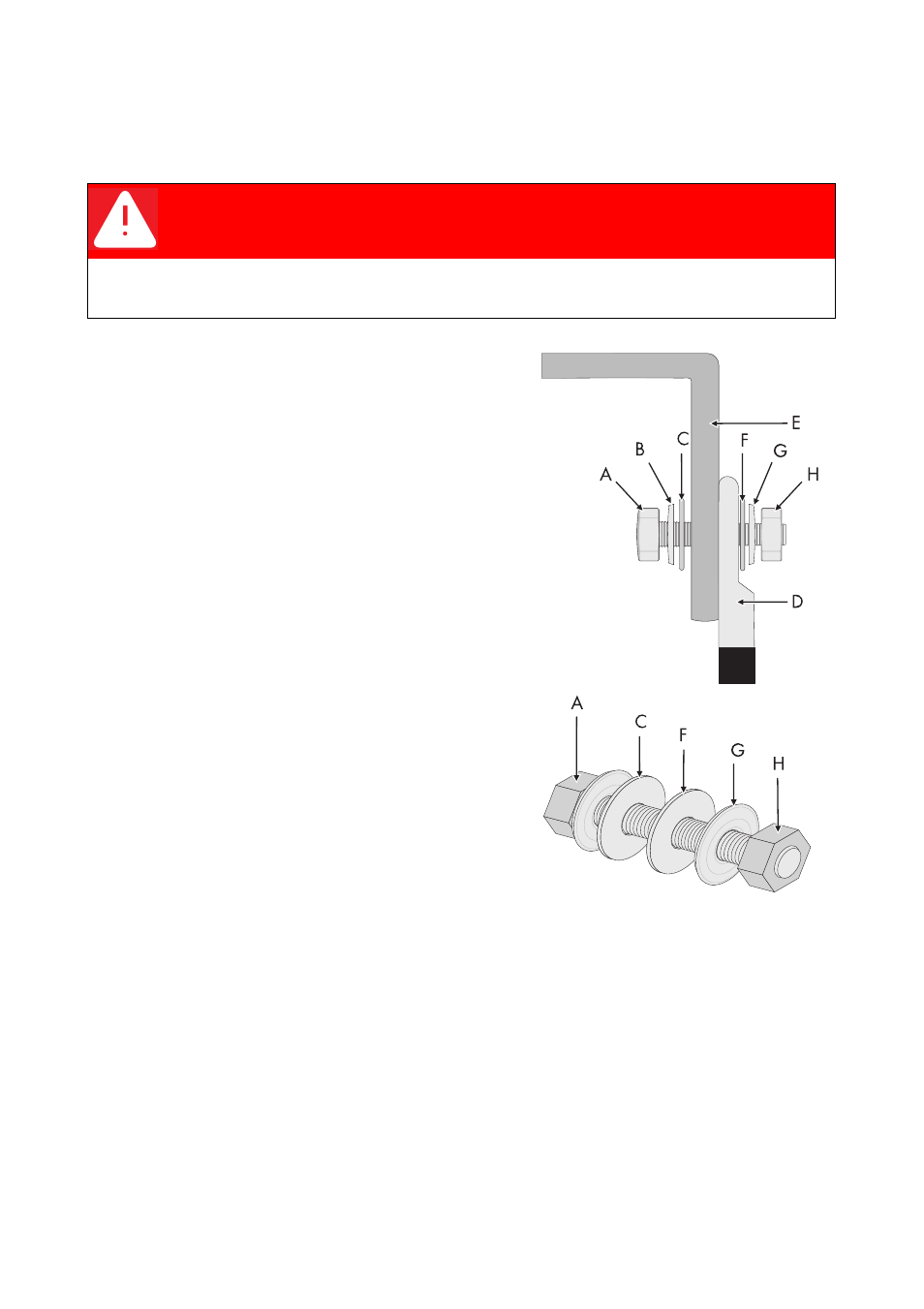

A Schraube
B Sperrkantring
C Unterlegscheibe
D Kabelschuh Leistungskabel
E Anschlusszunge
F Unterlegscheibe
G Sperrkantring
H Mutter
