5.10 EVR-Widerstand anschließen (optional)
Der EVR-Widerstand erhöht die maximal zulässige DC-Spannung, die am Geräteanschluss im
Leerlauf anliegen darf auf 1000 V DC. Der EVR-Widerstand wird auf dem Dach des Sunny Central
montiert. Wenn der EVR-Widerstand eingesetzt wird, ist keine Abluftführung über das Dach des Sunny
Central möglich. Die Abluftführung erfolgt über die Rückwand.

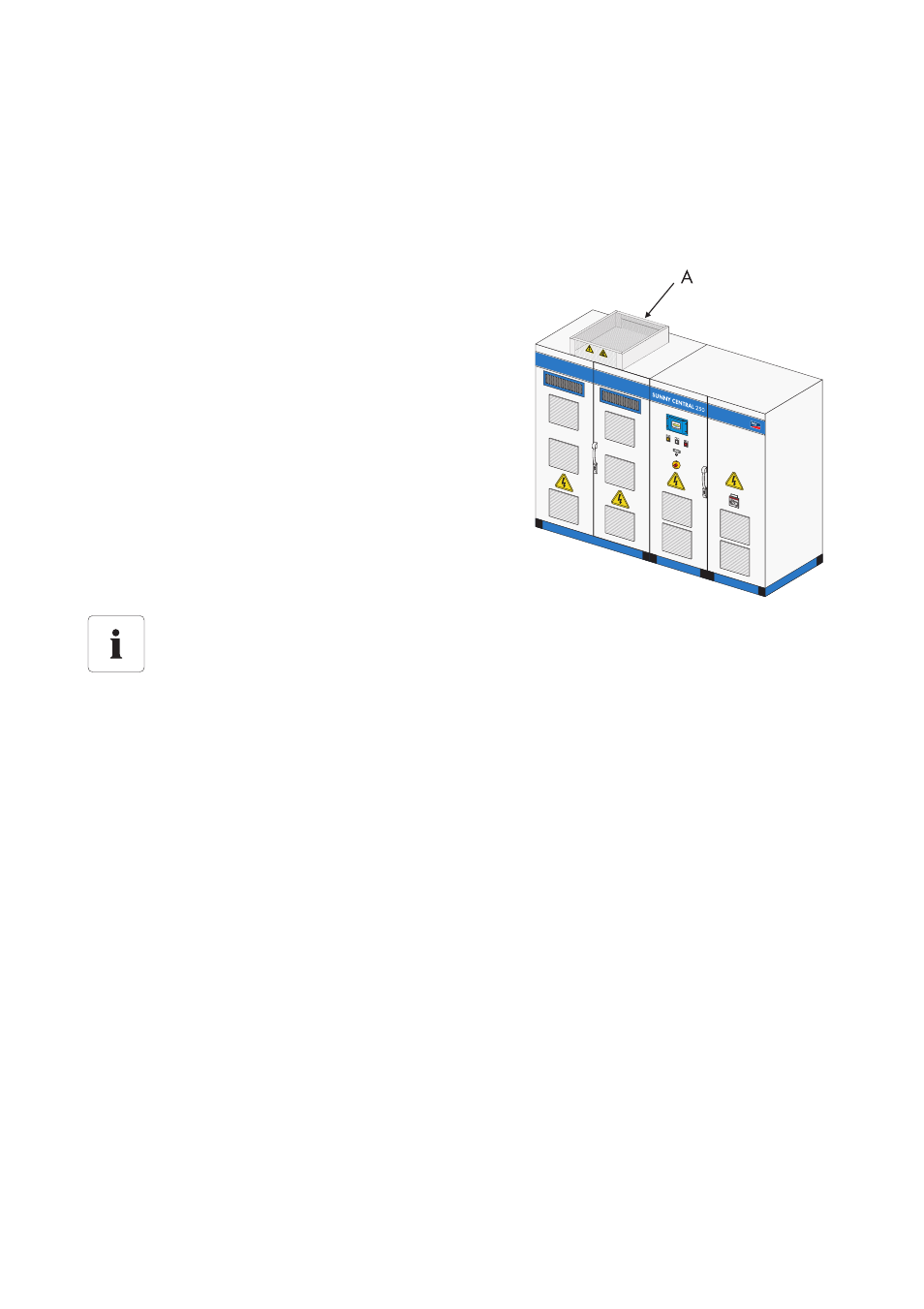

Die folgende Grafik zeigt die Position des EVR-
Widerstands (A) am Beispiel des Sunny Central 250.
1. EVR-Widerstand zwischen den Schienen auf das Dach des Sunny Central schieben.
2. 9 Schrauben an dem Schutzgitter des EVR-Widerstands entfernen.
3. Schutzgitter nach vorne abnehmen.
4. PE-Kabel im EVR-Widerstand an der linken Seite an dem Bolzen anschließen.
5. EVR-Widerstand mit den beiden Schrauben links und rechts im EVR-Widerstand an den
Schienen fixieren.
6. Leistungskabel (im Lieferumfang enthalten) gemäß des mitgelieferten Schaltplans anschließen.
7. Schutzgitter mit den 9 Schrauben am EVR-Widerstand befestigen.
☑ Der EVR-Widerstand ist angeschlossen.
Position der Anschlussklemmen des EVR-Widerstands.
Anhand der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der Anschlussklemmen des EVR-Widerstands ermitteln.
